进行程序编辑时，只需要将编辑光标（鼠标）调整到程序编辑器界面，即可进入程序编辑状态，下面以梯形图的编辑为例，具体说明程序的编辑步骤。

    (1)选定程序块

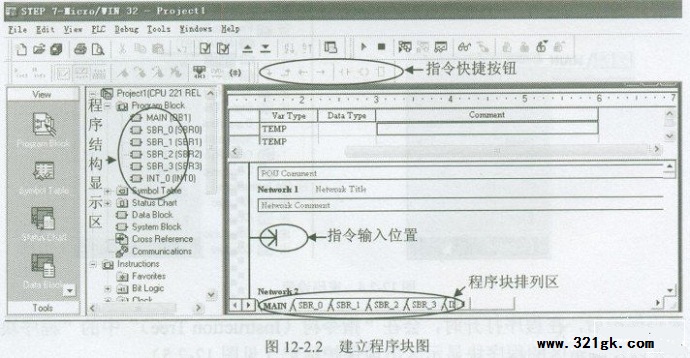

    ——双击指令树中程序结构显示区的程序块图标，或者点击编辑区下部的程序块排列区的程序块名称快捷键（见图12-2.2），选择需要编辑的程序块（图中选择的是OB1）；
    ——鼠标点击程序编辑区，选择输入位置。
    (2)输入程序指令
    对于常用指令的输入，一般在“指令快捷按钮”区（见图12-2.2）直接点击指令快捷按钮，在弹出菜单中选择即可。

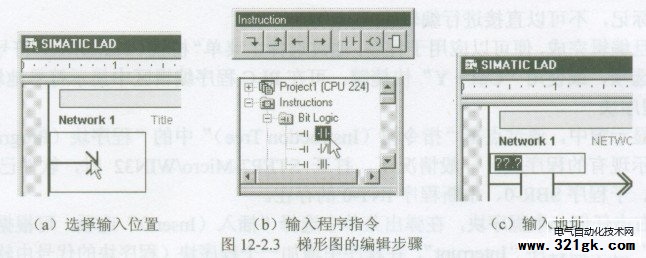

对于功能指令，可以通过打开指令树中的指令文件夹(Instructions)，再打开指令分类文件夹（如逻辑运算指令应打开文件夹“Bit Logic”等），并双击相应的指令符号，即可输入指令（见图12-2.3）。

    (3)输入地址
    在程序编辑中输入一条指令后，地址自动用问号表示，如“？?．？”或“？？？？”等。可点击问号，直接为该编程元件指定一个常数或绝对地址、符号地址或变量地址。
    (4)程序修改
    编制梯形图程序过程中，可利用编辑菜单中“剪切”、“复制”、“粘贴”、“插入”、“查找”、“替换”等功能键或编辑指令对程序进行修改。
    (5)语言切换
    梯形图程序可通过“检视”菜单下的STL、LAD、FBD按钮进行三种编程语言间的切换。
    (6)标题注释
    编制梯形图程序过程中，可单击程序块注释(POU Comment)、网络标题(Network Title)、网络注释（Network Comment）等注释框，输入识别该逻辑网络的标题注释。
    (7)密码设置

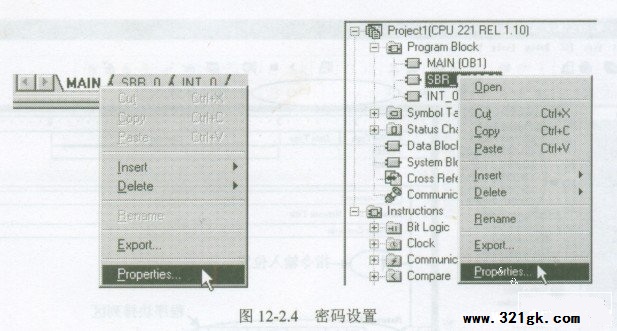

    用右键单击指令树中程序结构显示区的程序块图标，或者点击编辑区下部的程序块排列区的程序块名称，并从弹出菜单中选择“属性( Properties...)”，即可对程序块的名称、作者、密码等进行设置(见图12-2.4)。

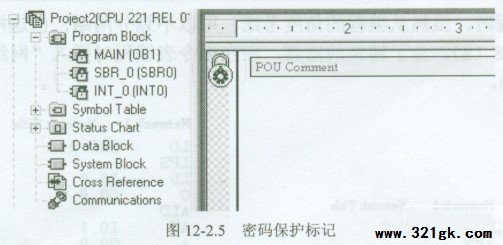

    设定了密码保护后，在程序打开时，会在“指令树(Instruction Tree)”中的“程序块(ProgramBlock)”文件夹以及编辑区的程序块显示区出现保护标记（见图12-2.5）。

对于加入了密码的程序块，只有在程序块的“属性( Properties...)”中重新输入密码，才能打开程序。 (责任编辑：admin)
