西门子STEP7编程软件直接创建新项目与配置硬件

(1)建立、删除项目

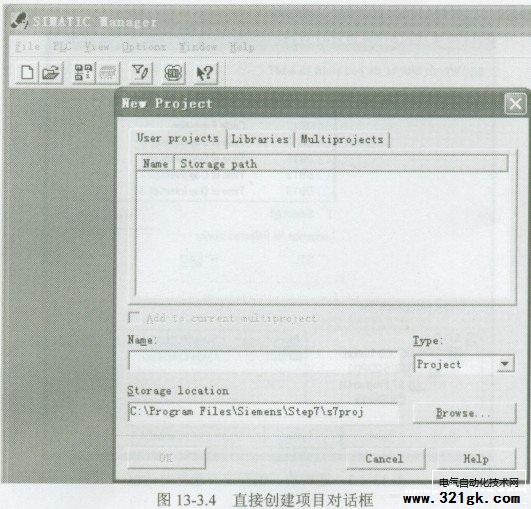

    打开STEP7软件，进入SIMATIC Manager窗口，通过主菜单“File”一“New…”即可弹出如图13 -3.4所示的项目创建对话框。
    在对话框的“Name”栏，可以输入项目名称（如test-01）；在对话框的“Storage location”栏，可以直接输入项目存储位置，也可以通过浏览( Browse...)选择存储位置。项目的类型(Type)栏自动选择“Project”。

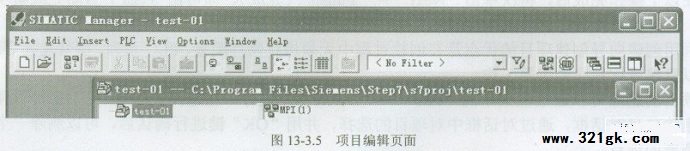

    在输入完成后，按“OK”键确认，即可由SIMATIC管理器建立项目，并自动打开项目编辑页面与相应的工具栏（见图13-3.5）。
    通过主菜单“File”一“Delete.…”的选择，可以弹出相应的删除项目对话框，通过对话框中对项目的选择，并用“OK”键进行确认后，可以删除一个或多个不需要的项目。
    (2)确定plc类型

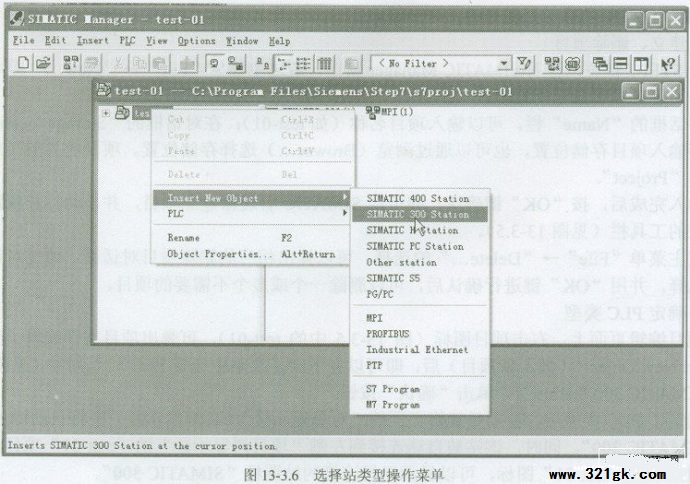

    在项目编辑页面上，右击项目图标（图13-3.5中的test-01），可弹出项目文件编辑子菜单。选择“Insert New Object”（插入新项目）后，即可以在下级子菜单中选择PLC的系列号（见图13 -3.6，选择“SIMATIC 300 Station”），单击“确认”按钮。
    在选定了PLC类型后，在项目编辑页面的“对象显示区”（右侧显示区）中将自动增加PLC站图标“SIMATIC 300”。同时，该站被自动连接到左侧“项目树显示区”的“test-01”项目的下级设备中，通过双击“test-01”图标，可以显示已经连接的站图标“SIMATIC 300”。

(3)确定CPU类型
任意双击项目编辑页面的“项目树显示区”（左区）或“对象显示区”（右区）中的SIMATIC 300“站图标”，“对象显示区”自动转换到“站硬件”Hardware图标显示。

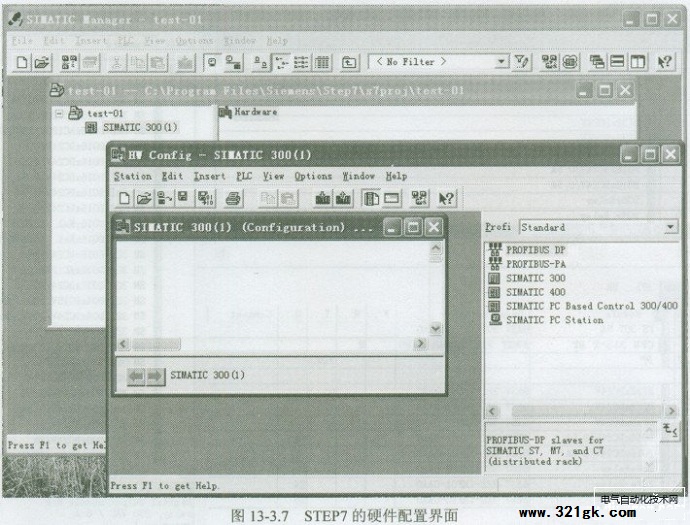

双击“站硬件”Hardware图标，STEP7自动弹出硬件配置界面(见图13-3.7)。

    双击页面右侧的硬件设备清单显示区的对应图表（如SIMATIC 300），即可以打开SIMATIC 300的全部相关硬件设备清单，如C7、CP-300、CPU-300、FM-300、Gateway、IM-300、M7-EXTENSION、PS-300、RACK-300、SM-300等。
    (4)配置硬件
    为了选择CPU型号，应首先进行PLC的硬件配置。
    配置硬件的第一步是选择PLC的安装机架(RACK)。例如，对于S7-300 PLC，应双击打开“RACK-300”文件夹，双击机架“Rail”图标，在硬件配置页面中即可显示机架的图框，即图13 -3.8中的(0) UR。
    在机架图框中点击选择对应的插槽，并通过双击打开硬件设备清单中的对应设备文件夹，双击对应的模块图标，即可将模块安装到机架图框中插槽中；同时，在下部显示区中，将显示所安装的模块的具体型号、规格以及自动分配的I/O地址。
    也可以利用“鼠标拖放”的方法，进行硬件设备的配置。这时只需要用鼠标按住设备清单中相应的模块，将其拖到相应的插槽位置后放开即可。
    模块安装时应注意PLC实际的安装要求，如必须首先选择机架；插槽1只能用于安装电源模块（PS-300）；插槽2只能安装CPU模块(CPU-300);插槽3只能安装接口模块(IM-300)。当插槽中安装了不允许的模块时，STEP7将自动出现错误提示，提示操作者进行正确的模块安装。
    当模块型号或配置出现错误时，可以通过右键单击对应的插槽，在弹出菜单中选择“Delete”删除后进行重新安装模块。

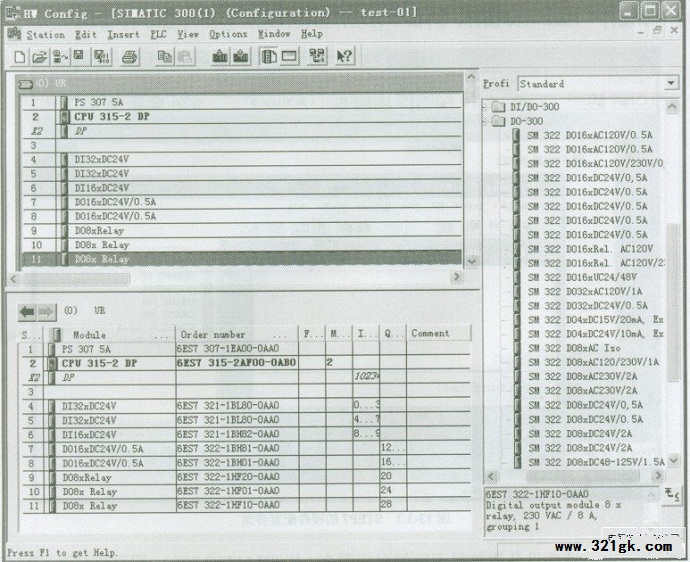

    图13 -3.8为一个采用CPU315-2DP模块，配有PS307/5A电源模块，两个32点/DC24V输入模块，一个16点/DC24V输入模块，两个16点/DC24V-0.5A输出模块，3个8点继电器输出模块的硬件配置图。

    图13-3.8 STEP7的硬件配置页面
    (5)设定模块地址
    硬件配置过程中，STEP7模块地址分配使用的是自动默认值，如图13 -3.8中，第6槽安装的是16点模块，但实际占用了I8.0～111.7共4字节的地址（I10.0～111.7空余）。

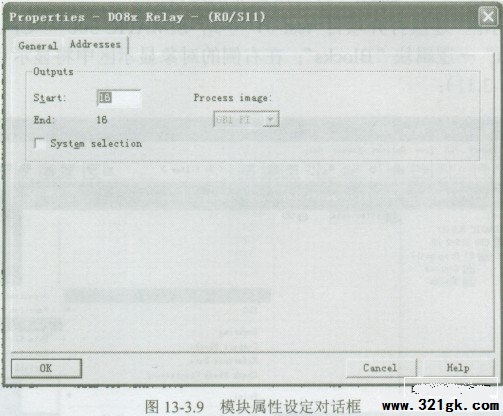

    可以通过选择机架图框中的对应模块，单击鼠标右键，在弹出的模块特性菜单中选择“属性Object Properties...”选项，打开模块属性设定对话框（见图13-3.9），通过选择地址(Addresses)标签，打开地址设定页面，并且取消系统选择(System selection)选项后，在起始地址(Start)区输入实际需要的地址值，进行地址的重新定义。
    (6)确定符号地址

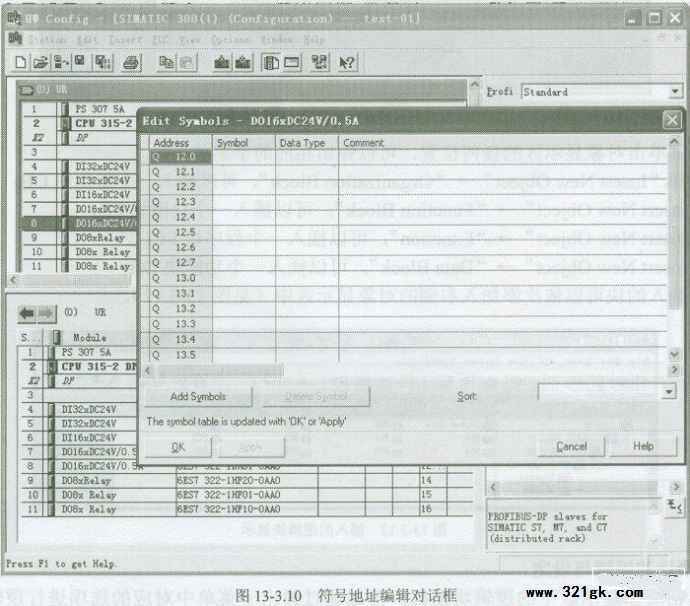

    可以通过选择机架图框中的对应模块，单击鼠标右键，在弹出的模块特性菜单中选择“编辑符号地址Edit Symbolic Names...”选项，打开符号地址编辑对话框（见图13-3.10），对所选择的模块I/O定义符号地址。
    硬件配置完成后，可以退出硬件配置页面，并且保存到项目文件中，
    经硬件配置后的项目编辑页面，将在“站对象显示区”（右侧显示区）中自动增加CPU315-2DP设备图标；同时，该CPU模块也被自动连接到左侧“项目树显示区“test-01”项目一站图标“SIMATIC300”的下级设备中，通过双击站图标“SIMATIC 300”，可以显示已经连接的CPU315-2DP“CPU图标”。
    在新生成的项目中，符号表( Symbol Table)、块(Blocks)、源文件(Source Files)文件夹将生成。
