西门子plc除基本逻辑运算指令、定时、计数等常用的开关量控制指令外，还包括大量的用于字节、字、双字逻辑处理，数学运算，程序控制，通信等指令。这些指令可以为用户的PLC功能开发、编程、使用提供方便，因此，习惯上将其称为功能指令。
    一个PLC可以使用的功能指令数量有所不同，从某种程度上说，功能指令反映了CPU功能的强弱。为了分别说明，本书对S7系列PLC的功能指令作了如下分类与定义：
    (1)字节、字、双字逻辑处理指令
    字节、字、双字逻辑处理指令是指以字节、字或双字的形式进行的逻辑运算与处理，包括字节、字或双字的“与”、“或”、“异或”、“取反”运算等。
    (2)比较指令
    比较指令是对两个存储器内容或数据的比较，通常以字节、字或双字的形式进行。比较方式可以是“大于”、“小于”、“等于”、“大于等于”、“小于等于”、“不等于”等，比较结果将以二进制位的形式输出。
    (3)装载、传送与移动指令
    装载、传送与移动指令用于存储器间的内容交换，通常以字节、字或双字的形式进行。在本书中，对装载、传送与移动的定义如下：
    装载：是指将存储器的内容或者特定的数据读入到累加器或地址寄存器中；
    传送：是指将累加器或地址寄存器的内容移动到指定的存储器中；
    移动：是指将某一存储器的内容或特定的数据移动到另一存储器中。
    (4)移位指令
    移位指令是对存储器本身内容所进行的调整，通常以字节、字或双字的形式进行。移位指令有左移、右移、循环移动等形式。
    (5)代码转换指令
    代码转换指令是指将一个存储器的存储内容以其他代码的形式存储到指定储器中的操作，通常以字节、字或双字的形式进行。常见的代码转换有二进制与BCD码间的转换、ASCII码与二进制数间的转换等。
    (6)数学运算指令
    代码转换指令是指将两个存储器间的内容进行四则运算、函数运算、增减“l”等处理后，移动到指定存储器中的操作，通常以字节、字或双字的形式进行。常见的代码转换有二进制与BCD码间的转换、ASCII码与二进制数间的转换等。
    (7)程序控制指令
    程序控制指令是指改变PLC内部指令的执行过程或PLC运行状态的操作。常见的有程序结束、程序跳转、程序中断、程序停止等。
    (8)通信指令
    程序控制指令是指用于控制PLC与外部设备间数据交换（通信）的指令。常见的有数据发送、数据接收等。
    以上指令在PLC中的具体数量、用法等可能有所区别，应注意实际使用的PLC型号。此外，对于具体某一型号的PLC，还可能有其他特殊的功能指令。你可以查看我们的其他文章或通过站内搜索得到。

怎样找出自定义的数据类型？

刚接触到数控的程序。其中有UDT自定义数据块，用UDT生成DB块，不知道怎么看生成后的DB块是由哪个UDT生成的？不会是看其中的内容吧。
答：UDT是用来定义复杂数据的，不是用来生成数据块的。UDT的内部结构看起来和数据块有点像而已，但是UDT绝对不是数据块。UDT默认的名称是UDT1、UDT2等。定义后可以像使用数据类型Byte一样使用你定义的UDT1。别人定义的UDT你不知道名字（不一定是默认的UDT1等），在变量的数据类型中如果有非标准的数据类型，那就是自定义的数据类型了。
可以用下面的方法迅速找到自定义的数据类型：

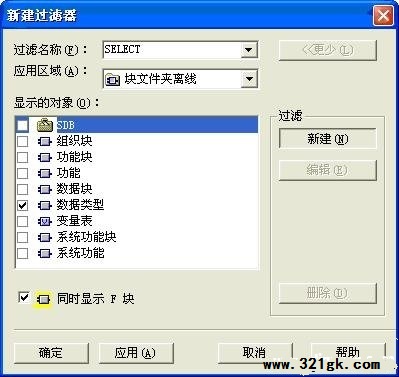

选中SIMATIC管理器中的“块”，执行菜单命令“视图”→“过滤”，打开“新建过滤器”对话框，选中“SELECT”，单击“更多”按钮，选中“数据类型”。单击“确定”按钮后，在右边的“块”工作区只能看到剩下的自定义数据类型。

　

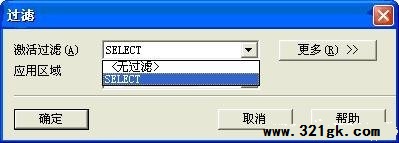

再次执行菜单命令“视图”→“过滤”，切换到“无过滤”，单击“确定”按钮后，将显示所有的块。
