西门子PLC的CPU模块启动特性( Startup)三个区域设定

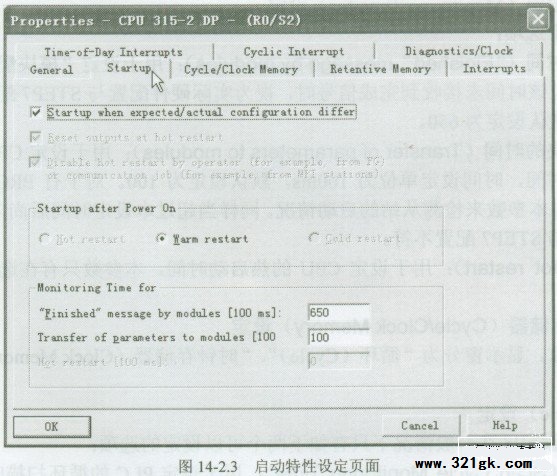

打开该设定对象，显示窗分为“启动的允许与启动时对输出的处理”、“电源接通时的启动方式( Startup after Power On)”、“监控时间设定(Monitoring Time for)”三个区域（参见图14-2.3）。

    (1)启动的允许与启动时对输出的处理设定
    该区有如下三个选项：
    配置的硬件与实际硬件不同时的启动( Startup when expected/actual configuration differ):可以选择如果STEP7中配置的硬件与实际安装不符，是否需要进行启动，当选中该选项后，出现以上情况同样可以进行启动。
    热启动时清除输出( Reset outputs hot restart)：可以选择在plc热启动时是否将输出状态清除，当选中该选项后，热启动时将清除输出状态。
    禁止操作员或通信方式的热启动( Disable hot restart by operator or communication job)：通过选择选项，可以禁止用编程器或MPI接口通信等方式对PLC的热启动。

    (2)电源接通时的启动方式（Startup after Power On）设定
    该区有如下三个选项：
    选项“Hot restart”：用于选择“热启动”方式；
    选项“Warm restart”：用于选择“暖启动”方式；
    选项“Clod restart”：用于选择“冷启动”方式。
    热启动( Hot restart)、暖启动(Warm restart)、冷启动(Clod restart)为S7系列PLC根据EN61131标准定义的、在PLC-CPU重新启动时（如将CPU的工作模式开关从STOP转到RUN或接通电源）
的三种新的启动方式名称。在S7系列PLC中，三种启动方式的启动过程与区别如下：
    热启动( Hot restart)：在PLC-CPU重新启动时，执行主循环OB1前，首先处理组织块OB101。启动时全部CPU数据均被备份，所有数据区（包括定时器、计数器、标志寄存器等，不分保持区与非保持区）的内容全部被保留。
    暖启动（Warm restart）：在PLC-CPU重新启动时，执行主循环OB1前，首先处理组织块OB100。启动时全部PLC数据块(DB)的内容保留；保持型定时器、计数器、标志寄存器的内容保持不变；非保持区的定时器、计数器、标志寄存器内容被清除。
    冷启动（Clod restart）：在PLC-CPU重新启动时，执行主循环OB1前，首先处理组织块08102。启动时全部PLC数据块(DB)的内容被清除，并重新从装载存储器（Load Memory）输入原始设定值；CPU的全部定时器、计数器、标志寄存器的内容均被清除（不分保持区与非保持区）。

    (3)监控时间设定(Monitoring Time for)设定
    该区有如下三个选项：
    模块检测完成时间(“Finished”message by modules)：用于设定“模块配置检测完成”信号的回答时间，当超过该时间未接收到完成信号时，视为实际硬件配置与STEP7配置不符。该时间设定单位为lOOms，默认设定为650。
    参数传送到模块的时间( Transfer of parameters to modules)：用于设定CPU中的参数传送到各模块的最大允许时间，时间设定单位为lOOms，默认设定为100。对于有PROFIBUS-DP主站接口的CPU，可以通过本参数来检测从站的启动情况。同样当超过本设定时间后尚未完成参数的传送，视为实际硬件配置与STEP7配置不符。
    热启动时间(Hot restart)：用于设定CPU的热启动时间，本参数只有在选择热启动方式时才能进行设定。 (责任编辑：admin)
