西门子PLC功能指令的编程-程序用指令表的形式

在西门子plc中，功能指令在梯形图上一般有“功能指令图”与“功能触点”两种表达与显示形式。

    (1)功能指令图

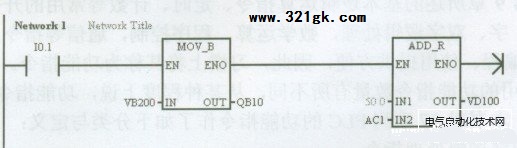

    功能指令图在梯形图编程中的形式如图10-1.1所示。

    功能指令图中各标记代表的意义如下：
    功能指示：功能指令图的上部为功能指示区，用来表示所采用的功能指令，如图中的“MOV—B”、“ADD R”等。
    “使能”控制端：功能指令图的EN输入端称为功能指令的“使能”端，只有在“使能”端的状态为“1”时，才能执行对应的功能指令。
    “使能”输出端：功能指令图的ENO输出端称为功能指令的“使能”输出端，只有在“使能”端的状态为“1”，且功能指令被正确执行后，该输出端才为“1”。
    “使能”输出端可以作为其他功能指令的“使能”端或用于驱动线圈。当“使能”输出端作为其他功能指令的“使能”端时，可以实现功能指令的“串联”式控制，这一控制称为功能指令的“级连”。
    数据输入端：功能指令图的IN输入端称为功能指令的数据输入端，用于指定功能指令的操作数。根据实际需要，操作数可以是单个或多个（分别以IN1、IN2表示）的常数、存储器地址等。
    结果输出端：功能指令图的OUT输出端称为功能指令的结果输出端，用于指定功能指令的执行结果存储位置。

    以上程序用指令表的形式表示如下：
Networkl    Network Title
LD    IO．1
MOVB VB200，QB10
AENO
MOVR 50.0, VD100
+R    AC1．VD100
部分功能指令不能实现级连，这种功能指令图中将无ENO输出。
(2)功能触点

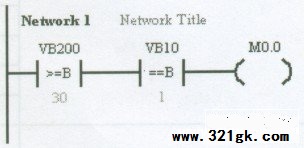

功能触点一般用于比较指令，它在梯形图编程中的形式如图所示。

    功能触点图的中间部分用于表示比较操作的类型，用数学符号表示，如：“>=”代表“大于等于”；“<>”代表“不等于”。
    功能触点的上部与下部分别用于指定被比较的数据与比较基准。如图中的功能触点1为( VB200)≥30时接通；功能触点2为(VB10) =1时接通。功能触点可以像输入、输出触点那样在梯形图中进行串、并联等编程与使用。
    以上程序用指令表的形式表示如下：
    Networkl    Network Title
    LDB>= VB200, 30
    AB=VBl0.1
    MO．0 (责任编辑：admin)
