在CFC中，怎样将DB模块中的变量连接到块引脚？

在CFC中所连接的DB块必须是用户数据块(User DB)。

在CFC中通过菜单OptionsCustomizeCompile/Download… 可以查看和修改用户数据块的范围，默认范围是DB1-DB60，超出该范围的DB块在CFC中无法引用，如果引用了，CFC编译时会提示错误。

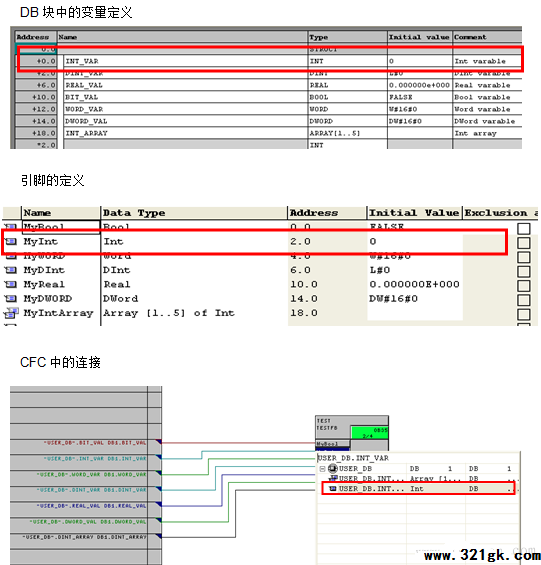

1. 对于DB块中定义的基本变量类型，可以在CFC中直接连接到该变量的符号名。前提是CFC中块引脚的数据类型定义与DB块中的数据类型一致。

例如，引脚定义为Real类型，则可以连接到DB块中定义为Real类型的变量。如果类型不同，即使数据长度一致也无法连接，例如Real和DWORD无法连接。如下图所示：

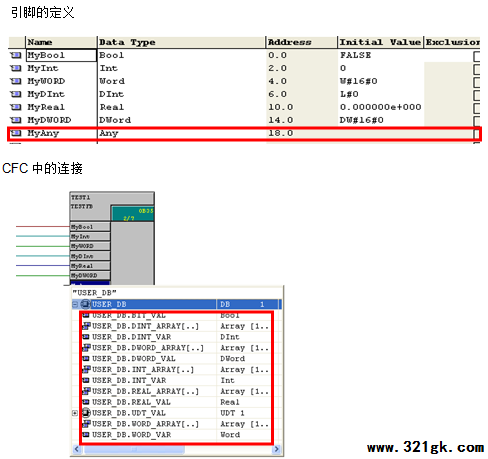

2. ANY类型的引脚可以连接到DB块中的任何类型的变量，包括基本类型和ARRAY，STRUCT等复杂类型。如下图所示：

3. 如果要连接复杂变量类型（例如ARRAY, UDT, STRUCT等）中的某个变量，则无法通过符号名称连接，这种情况下只能使用绝对地址连接。绝对地址的引用语法如下：变量类型引用语法示例 bit db1.dx2.0 byte db1.db2 word db1.dw2 dword db1.dd2

在CFC中，绝对地址引用可以直接连接到BOOL,BYTE,WORD和DWORD类型的引脚上，但是无法连接到Int, Dint, Real等类型的引脚。如果要连接此类引脚，还需要在连接之前通过类型转换块进行转换。

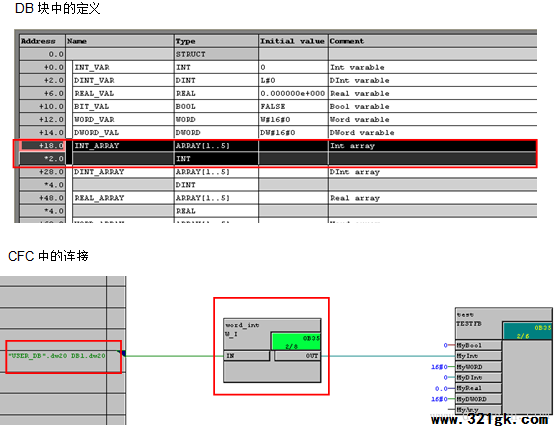

在下图所示例子中，要将一个Int类型的引脚连接到DB块中一个包含5个Int值的Array变量的第二个值。Array的起始地址为18，因此第二个值的地址为20。在CFC中应该连接的地址为“DB1.DW20”，由于Int类型的引脚无法直接连接，因此通过W_I转换块实现连接。
