PCS7中怎样定制自定义消息的报警回路功能

问题：PCS7系统下，在报警记录ALG中自定义的报警消息能否拥有同CFC自动生成的过程消息一样的、PCS7标准的报警回路Loop in Alarm功能，如果可以该如何组态？

回答：答案是肯定的，PCS7系统下报警记录ALG中自定义的报警消息，通过简单的组态，同样拥有PCS7标准的Loop in Alarm功能，具体组态步骤如下：

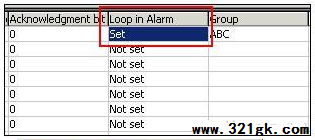

1. 报警记录中组态好相应的自定义消息（报警变量、消息文本等）后，拖拽横向滚动条到Loop in Alarm属性列，如下图所示；

Pic1：Loop in Alarm属性列

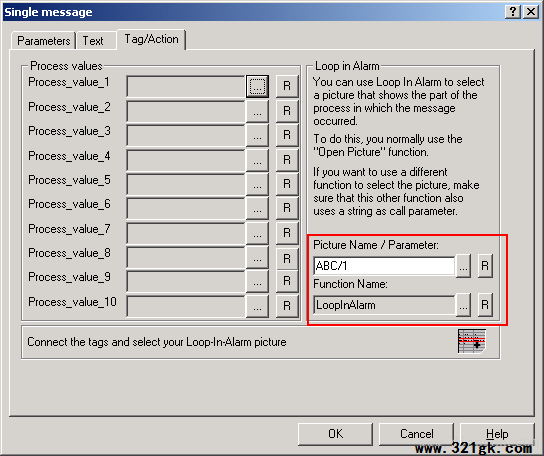

2. 如果该消息尚未组态该功能，则上述列中显示为”Not Set”字段，如果已经组态则显示”Set”字段。双击对应消息的单元格，将弹出如下组态对话框，或直接消息上右键属性打开消息属性对话框（切换到Tag/Action选项卡）；

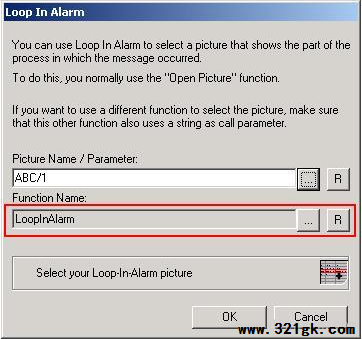

Pic2：Loop in Alarm组态对话框

Pic3：Tag/Action选项卡

3. 在该对话框下，需要设置”Picture Name/Parameter” 属性和”Function Name”属性；

a) “Picture Name/ Parameter” 属性——用于设置Function name中函数所需的参数，此处写入一个字符串，可以任意不含特殊字符的字符串；

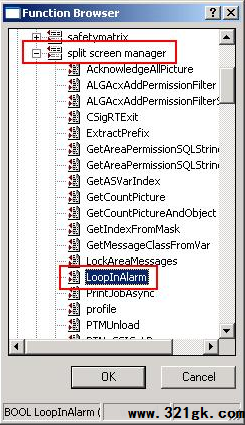

b) “Function name” 属性——为报警控件中点击Loop In alarm按钮时将执行的函数，此处需要选择 ”LoopInAlarm” 函数，点击右侧的按钮，打开如下对话框，参考如下画面选择 ”LoopInAlarm” 函数；

Pic4：函数对话框 — LoopInAlarm 函数

注意：此处的 ”Function Name” 中一定不能使用系统默认的 ”OpenPicture” 函数，并在 ”Picture Name/ Parameter” 中指定需要跳转的画面。该方法为WinCC项目的组态方法，在PCS7中不适用，将会导致切换到相应画面后，无法导航到其它画面下，而且PCS7下一些标准的功能将丢失（例如，无法打开Faceplate面板等）。

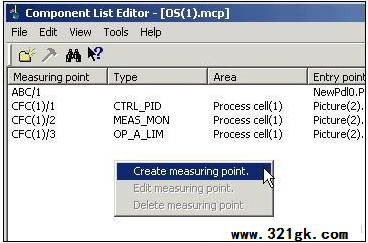

4. 打开WinCC的组件列表编辑器，如下图所示；

Pic5：组件列表编辑器

5. 编辑器中，右键单击 create measuring point 菜单，插入一个新的测量点；

Pic6：右键插入新测量点

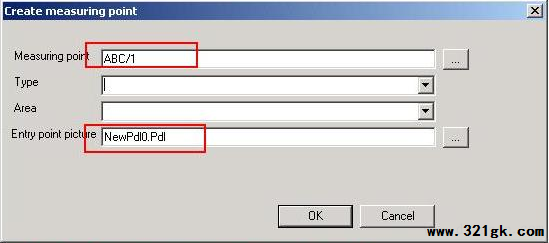

6. 设置测量点属性如下，其中：

a) “Measuring Point” 中填写上述第3步中指定的”Picture Name/ Parameter” 属性下设置的任意无特殊字符串；

b) “Type” 用于 ”Picture via measurement point” ，此处不涉及，可以不填；

c) “Area” 用于 ”Picture via measurement point” ，此处不涉及，可以不填；

d) “Entry Point Picture” 中设置所需打开的过程画面；

Pic7：测量点属性对话框

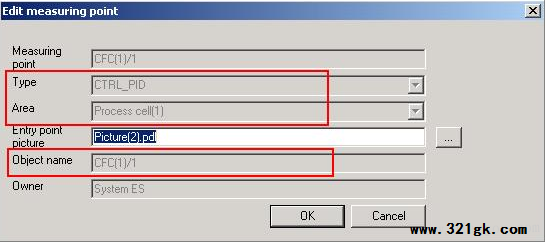

注意：由于上图Pic7中无法指定自定义测量点的对象名Object name（下图为系统自动生成的测点属性对话框），因此无法实现高亮图标（HighlightBlockIcon）的功能，如果需要实现该功能，则图PiC2/Pic3中必须引用图Pic6中系统自动生成的测量点，不能自定义测量点。

Pic8：自动生成的测点属性对话框

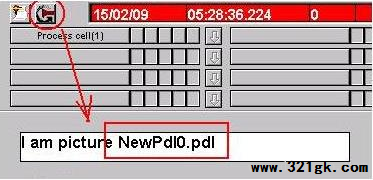

7. 运行OS，当相应的消息触发时，点击顶端的报警条左侧或报警控件工具栏中的Loop in Alarm按钮即可跳转到所组态的过程画面；

Pic9：跳转到所需画面

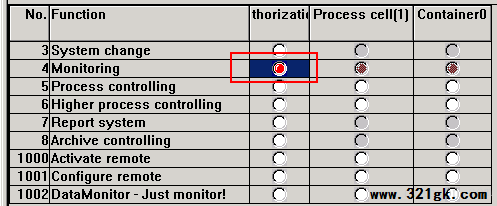

注意：报警回路 Loop in Alarm功能需要操作员的Level 4级权限（Monitoring），如果该消息分配了Area属性，如下图所示。则当前用户必须拥有该区域的Level 4级权限，如果无该级权限，则Loop in Alarm功能将不会执行；如果未为该消息分配任何Area，则当前用户必须拥有整个Level 4的权限，如下图Pic9所示，否则Loop in Alarm功能将不会执行。

Pic10：消息属性设置 – Text选项卡

Pic11：用户权限分配
