西门子PLC实现用四个开关控制一个照明灯接线图和梯形图
时间:2016-01-12 16:32来源:未知 作者:admin 点击:
次
西门子plc实现用四个开关控制一个照明灯,任何一个开关都可以控制照明灯的亮与灭。 控制方案设计 1.输入/输出元件及控制功能 输入/输出元件及控制功能 PLC 软元件 元件文字符号
西门子plc实现用四个开关控制一个照明灯,任何一个开关都可以控制照明灯的亮与灭。
控制方案设计
1.输入/输出元件及控制功能
输入/输出元件及控制功能
|
PLC软元件
|
元件文字符号
|
元件名称
|
控制功能
|
输入
|
I0.0
|
S1
|
开关1
|
控制灯
|
I0.1
|
S2
|
开关2
|
控制灯
|
I0.2
|
S3
|
开关3
|
控制灯
|
I0.3
|
S4
|
开关4
|
控制灯
|
输出
|
Q0.0
|
EL
|
灯
|
照明
|
2.电路设计
设四个开关为I0.3、I0.2、I0.1、I0.0,根据控制要求可知,任何一个开关闭合时,灯都亮,如果再闭合一个开关时灯灭。也就是说,任何两个开关闭合时灯都灭,以此类推,可知当有奇数个开关闭合时灯亮,当有偶数个开关闭合时灯都灭,由此列出真值表如下表所示。
照明灯显示输出真值表
|
开关4
I0.3
|
开关3
I0.2
|
开关2
I0.1
|
开关1
I0.0
|
照明灯
Q0.0
|
说 明
|
0
|
0
|
0
|
0
|
0
|
0
|
0个开关动作时灯亮
|
1
|
0
|
0
|
0
|
1
|
1
|
一个开关动作时灯亮
|
2
|
0
|
0
|
1
|
0
|
1
|
一个开关动作时灯亮
|
3
|
0
|
0
|
1
|
1
|
0
|
两个开关动作时灯灭
|
4
|
0
|
1
|
0
|
0
|
1
|
一个开关动作时灯亮
|
5
|
0
|
1
|
0
|
1
|
0
|
两个开关动作时灯灭
|
6
|
0
|
1
|
1
|
0
|
0
|
两个开关动作时灯灭
|
7
|
0
|
1
|
1
|
1
|
1
|
三个开关动作时灯亮
|
8
|
1
|
0
|
0
|
0
|
1
|
一个开关动作时灯亮
|
9
|
1
|
0
|
0
|
1
|
0
|
两个开关动作时灯灭
|
10
|
1
|
0
|
1
|
0
|
0
|
两个开关动作时灯灭
|
11
|
1
|
0
|
1
|
1
|
1
|
三个开关动作时灯亮
|
12
|
1
|
1
|
0
|
0
|
0
|
两个开关动作时灯灭
|
13
|
1
|
1
|
0
|
1
|
1
|
三个开关动作时灯亮
|
14
|
1
|
1
|
1
|
0
|
1
|
三个开关动作时灯亮
|
15
|
1
|
1
|
1
|
1
|
0
|
四个开关动作时灯灭
|
由真值表写出逻辑表达式如下:

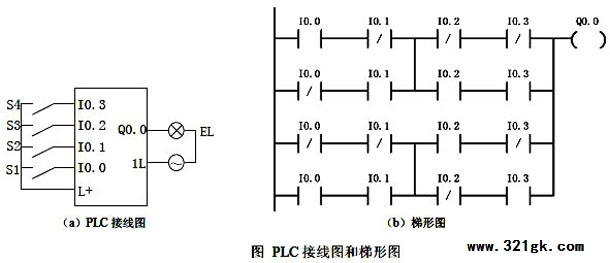

根据逻辑表达式画出PLC 接线图和梯形图,如下图所示。
