方法一、CPU时间存储器

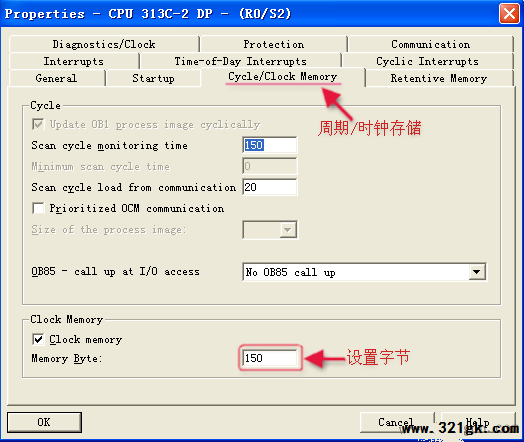

1.在硬件组态完成后,双击CPU模板,选择"CYCLE\CLOCK MEMORY"选项,切换视窗后,选择底部的"CLOCK MEMORY"选项,这就是内部时钟脉冲的设置项,糸统默认值是MB0,当勾选"CLOCK MEMORY"时,用户可以设置自已感兴趣的MB值.

该字节MB100，从M100.0到M100.7为周期性改变值的存储位（脉冲占空比1:1）。

时钟位对应的时钟周期:

位 7 6 5 4 3 2 1 0

周期(S) 2.5 1.6 1 0.8 0.5 0.4 0.2 0.1

频率(HZ) 0.5 0.625 1 1.25 2 2.5 5 10

2.仿真

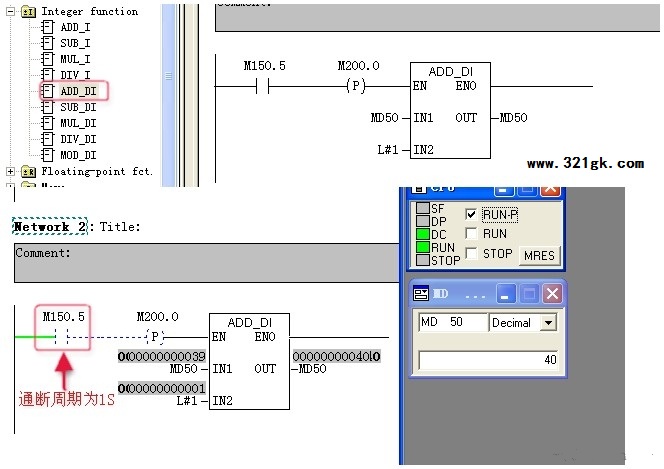

编写程序，M150.5由内部时钟控制，通断周期为1S；

方法二、利用等时中断组织块来实现等时中断，如在OB35中调用存储程序块，实现等时存储，该方法

较精确

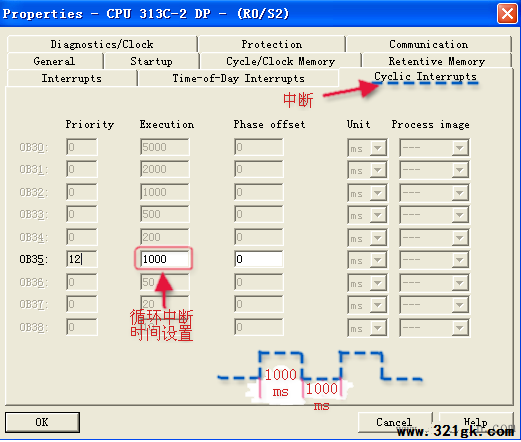

1.在硬件组态完成后,双击CPU模板，选择“Cyclic Interrupts”，设置“OB35”循环中断时间“Execution”，1000为中断时间。

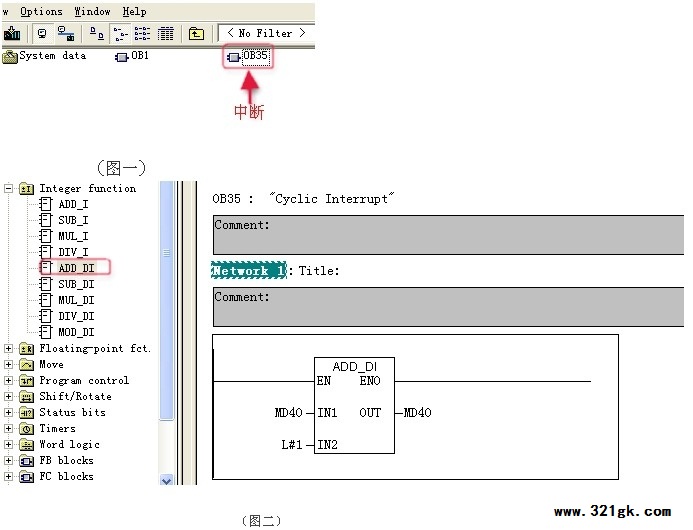

2.新建“OB35”块，并双击打开，选择累加指令“ADD DI”，如图二，打开plcSIM，下载“OB35”块

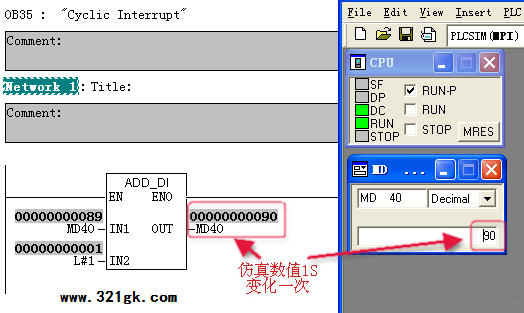

的数据到仿真PLC，打开监视器，数值1s增加1。
