在STEP7 V5.x中怎样实现ET200SP的组态控制功能？

ET200SP具有组态控制(Configuation control)功能。组态控制允许使用 ET 200SP 分布式 I/O 系统的单一组态来运行各种实际组态。即可以组态一个通用的硬件配置下载至plc中，然后在程序中通过控制数据记录196的方式，使得下载至PLC中的单一硬件组态可以适用于多种不同的实际配置。

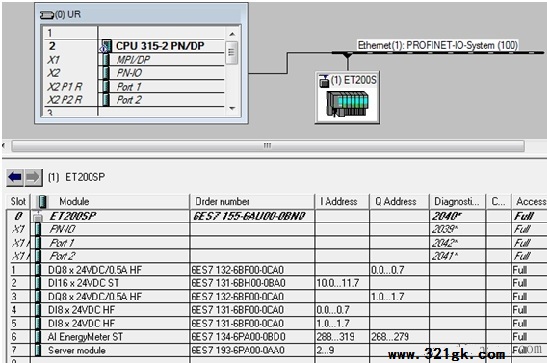

本文以一个例子来说明组态控制的实现过程。在这个例子中，ET200SP站点共组态了7个插槽，具体模块类型如图1所示。

图1.ET200SP的硬件组态

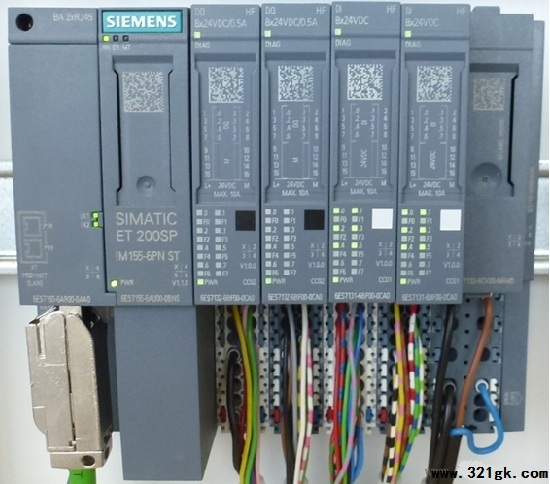

而实际上，真正所用到的模块如图2所示，其中第1、2插槽为DQ8 x 24VDC/0.5A HF模块，第3、4插槽为DI8 x 24VDC HF模块，第5插槽是空槽，没有安装电子模块，只安装了一个BU外壳，第6个插槽为服务器模块，第1和第3插槽启用了新的电势组。

图2.ET200SP实际站点配置
要实现组态控制，首先双击ET200SP，在属性对话框的参数标签下使能ET200SP组态控制功能，如图3所示：

图3.使能组态控制
然后将硬件组态编译下载至PLC中。
接下来在PLC中编程，对接口模块写数据记录196。数据记录196的内容说明如表格1和表格2所示：

字节	含义	值	说明
0	数据记录长度	4 +（插槽数 × 2）	数据记录头
1	数据记录ID	196
2	版本	2
3	版本	0
4	分配所组态的插槽 1	对应的实际插槽	控制元素，在每个元素中说明 IO 设备中的哪个实际插槽被分配到了已组态的插槽。
5	插槽 1 的其它功能
6	分配所组态的插槽 2
7	插槽 2 的其它功能
:	:	:
4 +(（最大插槽编号 - 1)×2)	分配服务模块的插槽	实际服务模块插槽
4 +(（最大插槽编号 - 1)×2）+ 1	服务模块插槽的附加功能

表1.数据记录196内容

控制元素的说明如表2所示：

字节	位	含义
分配的已组态插槽（如，在字节 4 中，偶数字节）	0 到 6	0000000: 模块不可用 0000001 直到最大插槽数：实际插槽
分配的已组态插槽（如，在字节 4 中，偶数字节）	7	1: 空插槽（带有 BU 盖板）
插槽的其它功能（如，在字节5中，奇数字节）	0	1: 打开一个新的电势组。将 BU...B 更换为 BU...D. 如果设置该位，则将组态 BU...D。如果没有为该插槽设置位，则使用组态软件中所组态的参数。
插槽的其它功能（如，在字节5中，奇数字节）	1 到 7	预留

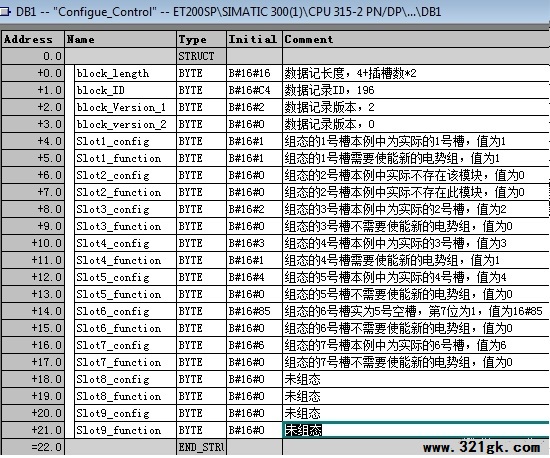

表2.控制元素的说明在本例中，在DB1中存储该数据记录，并按实际配置参数化该DB块，如图4所示：

图4.在DB1中参数化数据记录196

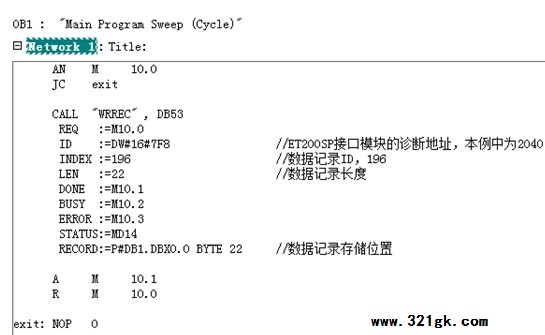

在OB1中，当M10.0为1时调用SFB53，写数据记录至ET200SP接口模块，数据记录传输成功后，复位M10.0,不再调用SFB53,如图5所示：

图5.在OB1中编程写数据记录
该项目例程由STEP7V5.5SP3HF5创建。
