西门子PLC中断服务程序看起来没有执行？PLC梯形图转语句表

西门子plc中断服务程序看起来没有执行？答：可以在中断程序中加一个测试程序段，如使用SM0.0（常为“1”）将一个输出点置位（使用Set指令），观察是否进入中断服务程序。

中断程序不执行，多数原因是初始化（连接中断事件和中断程序）的问题，或者没有“开中断”。

应该使用SM0.1（或沿触发）执行一次初始化，然后开中断。

PLC梯形图转语句表

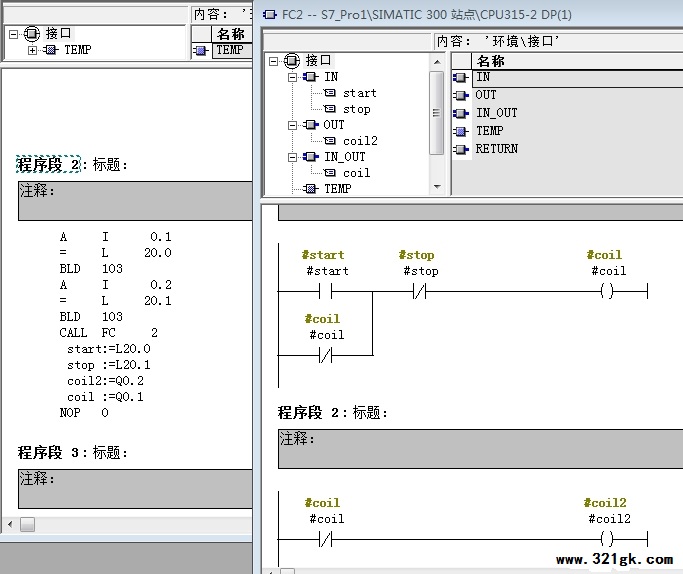

我用plc梯形图写了个FC 在OB1中调用在OB1视图选项中转换成STL后为什么输入IN 参数都有一个L区地址与实参对应而IN-OUT 和OUT 参数却没有呢见图一

答：L是临时变量的意思。楼主需要明白，所有的梯形图都可以转化成语句表。不是所有的语句表都可以转化成梯形图。只有附和一定格式的语句表才可以转化成梯形图。比如你的这个句子。

如果只单纯的调用：

CALL FC2

start:= i0.1

stop:=I0.2

coil2:=q0.2

coil:=q0.1

是不能转化成梯形图的。虽然运算结果相同。

分析它的语句表，就看到，它只是把输入参数，写转移到临时变量，然后再把临时变量的值赋予形参。结果没有变化。但是相当啰嗦。这也就是为什么STL要比梯形图执行效率好的原因。
