小白同学一直不明白变量存储区V和位存储区M的区别，今天特意查了手册才算有点收获。手册是这样说明的：以下是引用内容



变量存储区：V

可以用V存储器存储程序执行过程中控制逻辑操作的中间结果，也可以用它来保存与工序或任务相

关的其它数据。并且可以按位、字节、字或双字来存取V存储区中的数据。



位存储区：M

可以用位存储区作为控制继电器来存储中间操作状态和控制信息。并且可以按位、字节、字或双字来

存取位存储区。

原来V一般用了存储逻辑结果，而且是中间结果。M主要作为控制继电器来用，也是用来存储中间结果，而且并不局限于位，字节、字、双字都可以的。这样V和M确实没有太大的区别呀，只是编程时大家都按照大众的约定来用。

V对应的英文是变量，M对应的英文是中间。

从字面含义就能区分使用范围了。

V 区更大，常常作为字、双字使用，表示整数、实数等。

M区较小，常常作为位使用，作为plc内部的中间继电器，表示内部的线圈和触点。



西门子s7-200左右移位问题

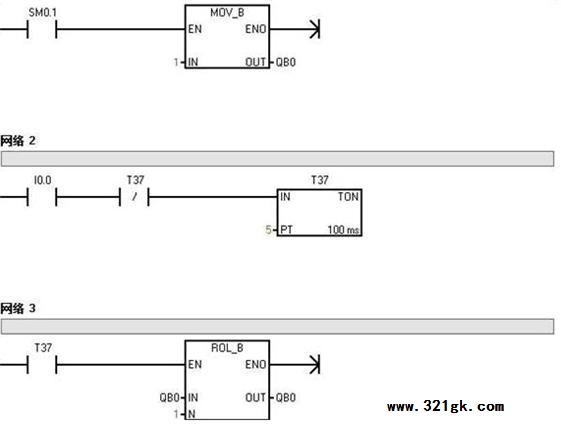

各位老师好，我刚学习plc，在看书的时候看见的这个程序，我把ROL-B换成SHL-B或把T37换成T33以后在在线试机的时候就不正常了，具体是：把ROL-B换成SHL-B：只能从q0.0到q0.7循环一次，把T37换成T33：就根本就不能循环点亮Q0.0-Q0.7,    请高手帮我解释一下为什么会这样！先谢谢了！



     答：  1、ROL-B 为循环左移指令，而SHL-B 为左移指令。故原用ROL-B（循环左移）指令编程编程，运行时当左移7此后，其 QB0=1000_0000,再循环左移 1 位，其QB0=0000_0001,即QB0最高位的“1”移到QB0的最低位，故程序会循环执行的。而用SHL-B （左移指令）代替ROL-B（循环左移）指令，运行时，当左移7次后，其 QB0=1000_0000,再左移 1 位，其QB0=0000_0000,即最高位的“1”移出、使QB0=0,故程序只能执行一次。

    2、T33的分辨率为10mS, 而T37的分辨率为100mS, T37定时5实为500mS=0.5S,即左移间隔0.5S，人眼可以看到移动变化，而T33定时5实为50mS=0.05S,即左移间隔0.05S，移动间隔太短，人眼看不到移动变化。

T33设置5000，不是不行，而是定时时间太长（其定时为50秒）：每左移一次QB0需等50秒后，QB0才可进行下一次左移，由于左移间隔时间太长，你没有用几分钟的时间进行观察它，是不会看到QB0左移的。正确的设置应为：T33的PT应设置50，其左移间隔才为0.5秒，即与用T37设置5时是一样的。
