西门子S7-200子程序使用注意事项-用PLC实现二分之一分频电路

1、定时器在子程序中的表现：

在条件调用子程序的主程序中，当停止子程序调用时，如果定时器已经激活正在计时，停止调用这个子程序会造成定时器的失控。不管此时定时器前面的激活条件如何变化，定时器（1ms、10ms 时基的）会一直走到最大值，定时器输出也会在达到设定值时接通；（100ms 时基的定时器会在上述情况下停止计时，但在逻辑上处于失控状态）。

如果用 SM0.0 调用子程序；或者在控制逻辑的时序上做到能够保证定时功能完整执行，定时器会正常运行。使用条件调用含有定时器的子程序时，一定要注意时序逻辑，以免造成程序运行错误。

2、使用定时器加自复位做一个不断重复的计时，调用其他功能或子程序时，为何看起来工作不规律？

请注意《S7-200系统手册》中，或者前文关于三种定时器刷新规律的描述。

按这种方法使用定时器时，定时器的置位、复位可能与程序扫描周期不配合，存在造成上述问题的机制。

定时比较短的定时任务应使用“定时中断”功能，这样更为可靠。

怎么用西门子S7-200PLC实现二分之一分频电路

如果你的输入脉冲频率为200Hz以下，可用普通输入口作脉冲输入端（如I1.0）,再用一输出口作二分频输出（如用Q0.1)可以这样编程：

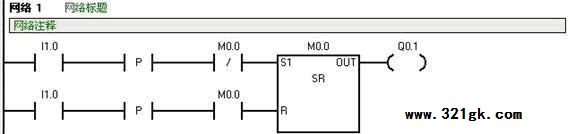

1、用SR触发器指令编程：

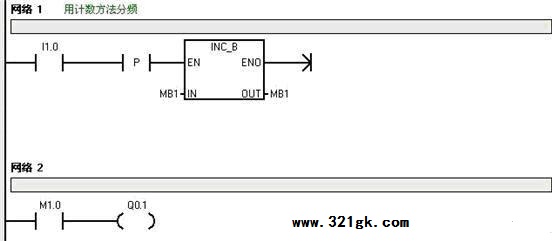

2、用加1计数器的方法，取其最低位作二分频输出：
