S7-300的FC的参数OUT和IN_OUT有什么区别？



答：在给OUT参数赋值之前，它的值是不定的，必须先赋值后使用。退出FC后，IN_OUT的值用它的实参保存，下次调用时IN_OUT的值是确定的。IN_OUT有点类似于FB的静态变量。



plc的(N)RLO负跳沿检测指令

符号：<address>
      ---(N)



参数	数据类型	内存区域	说明
<address>	BOOL	I、Q、M、L、D	边沿存储位，存储RLO的上一信号状态



说明：---( N )--- (RLO负跳沿检测)检测地址中“1”到“0”的信号变化，并在指令后将其显示为RLO=“1”。将RLO中的当前信号状态与地址的信号状态(边沿存储位)进行比较。如果在执行指令前地址的信号状态为“1”，RLO为“0”，则在执行指令后RLO将是“1”(脉冲)，在所有其它情况下将是“0”。指令执行前的RLO状态存储在地址中。
状态字：



	BR	CC 1	CC 0	OV	OS	OR	STA	RLO	/FC
写：	-	-	-	-	-	0	X	X	1

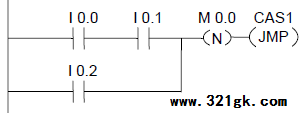

实例：

边沿存储位M0.0保存RLO的先前状态。RLO的信号状态从“1”变为“0”时，程序将跳转到标号CAS1。
