假如西门子S7-300定时器的设定时间为S5T#10S，其剩余时间值要和5s比较，应该用定时器的BI或BCD输出中的哪一个？比较式中的常数是多少？



答：定时器的BI是十六进制数剩余时间值，BCD端输出的是S5T#格式的BCD码。用BI输出值参与比较更方便一些。

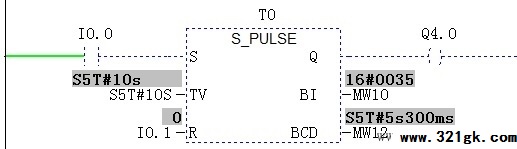

在脉冲定时器定时的时候断开输入端，剩余时间值保持不变（见下图）。图中16#35=53，单位为100ms。

楼主要求剩余时间值与5s比较，所以MW10中BI剩余时间值应与50（单位为100ms，即5s）比较。

网友可以自己试试设定值为5s和100s时BI的剩余时间值的单位。


plc的SR复位优先型SR双稳态触发器指令

符号：

说明：如果SR的S输入端的信号状态为“1”，R输入端的信号状态为“0”，则置位SR(复位优先型SR双稳态触发器)。否则，如果S输入端的信号状态为“0”，R输入端的信号状态为“1”，则复位触发器。如果两个输入端的RLO均为“1”，则指令的执行顺序是最重要的。SR触发器先在指定<地址>执行置位指令，然后执行复位指令，以使该地址在执行余下的程序扫描过程中保持复位状态。只有在RLO为“1”时，才会执行S(置位)和R(复位)指令。这些指令不受RLO“0”的影响，指令中指定的地址保持不变。
MCR (主控继电器)依存关系
只有将SR触发器置于激活的MCR区内时，才会激活MCR依存关系。在激活的MCR区内，如果MCR处于接通状态，则按以上所述将寻址位置位为“1”或复位为“0”。如果MCR处于关闭状态，则无论输入状态如何，指定地址的当前状态均保持不变。
状态字：



	BR	CC 1	CC 0	OV	OS	OR	STA	RLO	/FC
写：	-	-	-	-	-	X	X	X	1



实例：

如果输入端I0.0的信号状态为“1”，I0.1的信号状态为“0”，则置位存储器位M0.0，输出Q4.0将是“1”。否则，如果输入端I0.0的信号状态为“0”，I0.1的信号状态为“1”，则复位存储器位M0.0，输出Q4.0将是“0”。如果两个信号状态均为“0”，则不会发生任何变化。如果两个信号状态均为“1”，将因顺序关系执行复位指令；复位M0.0，Q4.0将是“0”。
如果实例在激活的MCR区之内：
MCR处于打开状态时，将按以上所述置位或复位Q4.0；MCR处于关闭状态时，无论输入状态如何，Q4.0均保持不变。
