通过程序判断Q0.1、Q0.2、Q0.3、Q0.4的输出状态，然后输入程序并运行，加以验证。

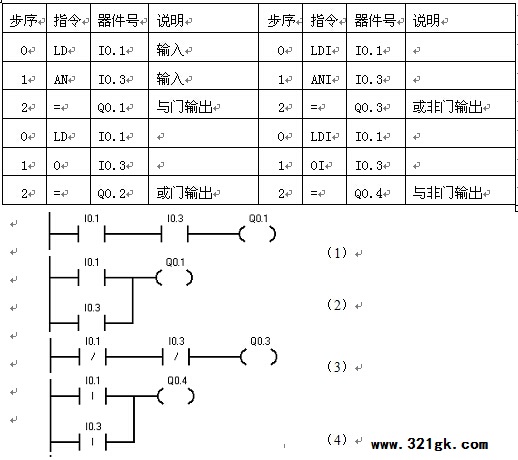

    实验参考程序，表1



图1 梯形图参考图

实验步骤

    梯形图中的I0.1、I0.3分别对应控制实验单元输入开关I0.1、I0.3。

    通过专用PC/PPI电缆连接计算机与plc主机。打开编程软件STEP7，逐条输入程序，检查无误后，将所编程序下载到主机内,并将可编程控制器主机上的STOP/RUN开关拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。

    拨动输入开关I0.1、I0.3，观察输出指示灯.Q0.1、Q0.2、Q0.3、Q0.4是否符合与、或、非逻辑的正确结果。

plc的RS置位优先型RS双稳态触发器指令

符号：




参数	数据类型	内存区域	说明
<address>	BOOL	I、Q、M、L、D	置位或复位
S	BOOL	I、Q、M、L、D	启用复位指令
R	BOOL	I、Q、M、L、D	启用复位指令
Q	BOOL	I、Q、M、L、D	<地址>的信号状态



说明：如果R输入端的信号状态为“1”，S输入端的信号状态为“0”，则复位RS(置位优先型RS双稳态触发器)。否则，如果R输入端的信号状态为“0”，S输入端的信号状态为“1”，
则置位触发器。如果两个输入端的RLO均为“1”，则指令的执行顺序是最重要的。
RS触发器先在指定<地址>执行复位指令，然后执行置位指令，以使该地址在执行余下的程序扫描过程中保持置位状态。
只有在RLO为“1”时，才会执行S(置位)和R(复位)指令。这些指令不受RLO“0”的影响，指令中指定的地址保持不变。
MCR (主控继电器)依存关系
只有将RS触发器置于激活的MCR区内时，才会激活MCR依存关系。在激活的MCR区内，如果MCR处于接通状态，则按以上所述将寻址位复位为“0”或置位为“1”。如果MCR处于关闭状态，则无论输入状态如何，指定地址的当前状态均保持不变。

状态字：



	BR	CC 1	CC 0	OV	OS	OR	STA	RLO	/FC
写：	-	-	-	-	-	X	X	X	1



实例：

如果输入端I0.0的信号状态为“1”，I0.1的信号状态为“0”，则置位存储器位M0.0，输出Q4.0将是“0”。否则，如果输入端I0.0的信号状态为“0”，I0.1的信号状态为“1”，则复位存储器位M0.0，输出Q4.0将是“1”。如果两个信号状态均为“0”，则不会发生任何变化。如果两个信号状态均为“1”，将因顺序关系执行置位指令；置位M0.0，Q4.0将是“1”。
如果实例在激活的MCR区之内：
MCR处于打开状态时，将按以上所述复位或置位Q4.0；MCR处于关闭状态时，无论输入状态如何，Q4.0均保持不变。
