DC的DP通讯模块作为主站，是一个中间站，终端电阻在ON时DP网才接通，如果拨到OFF就会有部分网络中断，不知道这个有没有合理的解释。



答：位置可能在中间，但是作为主站，DP上的终端电阻还是需要投入的。

你看一下的DP头上应该是一根线吧？是一根线就对了。

你的这个站的这个位置可能在中间，但是不是中间站，作为主站，必须DP上终端电阻在ON位置。

比方说使用了诊断型DP接头，终端电阻在ON位置，从这个DP头上还可以再接一个接头，左右各分一路DP线，这样这个站看上去好像中间站，其实却是主站终端站。

主站放在中间时，DP头上如果两根线，终端电阻必须打到OFF位置。如果拨到OFF就会有部分网络中断，而打到ON上就接通，说明你的网络肯定有问题。

而主站的接头出现问题的情况最大，你可以更换一下主站的这个DP接头试一下。

还不行，就需要你检查是否后面的DP头是否有投入终端电阻的（最后一个除外）

DP网络需要将两个终端站点的终端电阻设置为On，中间站点的终端电阻设置为Off。否则，如果只有一个终端电阻时，网络处于不稳定状态，如果两个终端电阻都丢失时，则网络通讯会出现通讯中断的情况；另外当线路过长或者中间连接有问题时，也有可能出现类似的情况。可以重点检查物理层的连接以及拓扑。



plc的S置位线圈指令

符号：<address>
      ---(S)



参数	数据类型	内存区域	说明
<address>	BOOL	I、Q、M、L、D	置位



说明：只有在前面指令的RLO为“1”(能流通过线圈)时，才会执行---(S)(置位线圈)；如果RLO为“1”，将把单元的指定<地址>置位为“1”；RLO=0将不起作用，单元的指定地址的当前状态将保持不变。
MCR (主控继电器)依存关系
只有将置位线圈置于激活的MCR区内时，才会激活MCR依存关系。在激活的MCR区内，如果MCR处于接通状态并且置位线圈有能流通过，将把寻址位的状态置位为“1”。如果MCR处于断开状态，则无论能流状态如何，单元指定地址的当前状态均保持不变。
状态字：



	BR	CC 1	CC 0	OV	OS	OR	STA	RLO	/FC
写：	-	-	-	-	-	0	X	-	0

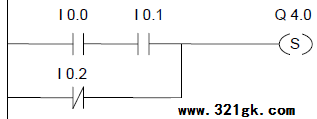

实例：

满足下列条件之一时，输出端Q4.0的信号状态将是“1”：①输入端I0.0和I0.1的信号状态为“1”时；②或输入端I0.2的信号状态为“0”时。
如果RLO为“0”，输出端Q4.0的信号状态将保持不变。
如果实例梯级在激活的MCR区之内：
MCR处于接通状态时，则按以上所述置位Q4.0。
MCR处于断开状态时，无论RLO状态(能流状态)如何，Q4.0状态均保持不变。
