plc在组态完OPC通信后，下载出现错误：The connection to the target module cannot be established.



答：它显示无法建立到目标模块的连接。不清楚你的硬件配置。可能的原因有：

1，硬件连接线或接口问题使通讯不成功。

2.通信硬件的驱动程序没有正确安装，如果你用了cp5613这款pci卡件，在安装软件时必须单独安装cp5613驱动程序。组态软件中有的不包含cp5613驱动程序。如果安装SIMATIC NET

软件时，应该选择全部安装3个应用选项，这样系统将自动安装cp5613驱动程序。

3，模块初始化出错。当一个模块首次启动，系统妖导执行一个向导，以最终完成一些与块有关的初始化设置工作。其中一个虚拟的插槽号（INDEX）将被指定。同时也可以使用SIMATIC NET的Configuration Console工具，执行模块的初始化设置，或者强制触发一个新的初始化向导。这个过程是必须的，否则不能进行随后的组态下载过程。注意：所选择的网络参数，速度以及通讯方式等，必须与整个网络的规划完全匹配。否则，运行时将不能获得正确的网络通讯。初始化结束后，可以StationConfigurator中看到已组态的模块。

4，组态下载。打开SET PG/PC INTERFACE，选择PC INTERNAL (LOCAL)：返回SIMATIC NCM PC MANAGER窗口，选择SIMATIC PC站点，点击图标，或者PLCDOWNLOAD菜单，下载组态。注意：必须选择PC INTERNAL (LOCAL)配置。选择PC INTERNAL (LOCAL)，表示将在线本地的CP 5613模块，而不是远程的。这是一种软PLC的概念。所有的组态参数将下载到本地的CP 5613模块。必须使用SIMATIC NCM PC MANAGER窗口中的下载功能，否则不能下载所有的组态。当然，因此也不能使用全部的组态。下载成功后，可以在Station Configurator中发现，1槽中的OPC Server组件已经处于正常工作状态了。这表明组态工作已经完成，如果一切正常，现在已经可以使用OPC Server

为用户提供的强盛功能了。



plc的R复位线圈指令

符号:<address>
     ---(R)



参数	数据类型	内存区域	说明
<address>	BOOL	I、Q、M、L、D、T、C	复位



说明：只有在前面指令的RLO为“1”(能流通过线圈)时，才会执行---( R )(复位线圈)。如果能流通过线圈(RLO为“1”)，将把单元的指定<地址>复位为“0”。RLO为“0”(没有能流通过线圈)将不起作用，单元指定地址的状态将保持不变。<地址>也可以是值复位为“0”的定时器(T编号)或值复位为“0”的计数器(C编号)。
MCR (主控继电器)依存关系
只有将复位线圈置于激活的MCR区内时，才会激活MCR依存。在激活的MCR区内，如果MCR处于接通状态并且复位线圈有能流通过，将把寻址位状态复位为“0”。如果MCR处于断开状态，则无论能流状态如何，单元指定地址的当前状态均保持不变。
状态字：



	BR	CC 1	CC 0	OV	OS	OR	STA	RLO	/FC
写：	-	-	-	-	-	0	X	-	0

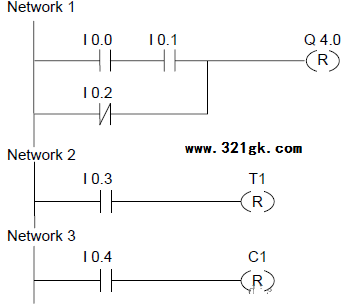

实例：

满足下列条件之一时，将把输出端Q4.0的信号状态复位为“0”：
①输入端I0.0和I0.1的信号状态为“1”时
②或输入端I0.2的信号状态为“0”时。
③如果RLO为“0”，输出端Q4.0的信号状态将保持不变。
满足下列条件时才会复位定时器T1的信号状态：输入端I0.3的信号状态为“1”时。
满足下列条件时才会复位计数器C1的信号状态：输入端I0.4的信号状态为“1”时。
如果实例梯级在激活的MCR区之内：
①MCR处于接通状态时，将按以上所述复位Q4.0、T1和C1。
②MCR处于断开状态时，无论RLO的状态(能流状态)如何，Q4.0、T1和C1的状态均保持不变。
