项目用两个S7200plcPPI通讯，用了很多套没事，现在出现这个问题，从站地线，PLC和模块都烧了，主站的PLC也烧了地线没烧。主站和从站两边24V供电的开关电源COM端和柜子地都短接了，高手能分析下是什么原因造成的吗？有什么办法能解决吗？



答：通讯电缆的屏蔽线是铜质，它比铁质电阻率低，一旦形成环流，电流必然是走铜质屏蔽层这个回路。针对这种情况，一般要求远距离通讯采用屏蔽层单端接地，以消除环流回路。

在通讯频率不高（如低于1.5M），还是用屏蔽层单端接地好。这样连接的毁害是当地线接触不良或受外部感应电压干扰时，使所连接的回路因外部原因受损。

建议：

1）地与零必须严格分开（一般控制柜是采用绝缘子做绝缘的）；如果没有地和零线分开的条件，还是不要连接所谓的地线（实际上是零线）。应该就地做接地网络或从配电房中引入，并严格和交流的220V供电或负载回路区分。

2）交流供电回路，不要直接使用相、零（地）供电方式，而是采用隔离变压器供电。

3）通讯连接控制的设备，设备间最好做一个等电位的系统连接。（就是敷设通讯电缆时，一同加入10平方以上的等电位连接电线）

4）通讯连接电缆必须使用穿钢管敷设，以避免在多回路敷设时的高电压感应，且钢管必须进行重复接地措施。



plc的#中间输出指令

符号：<address>
      ---(#)---

参数	数据类型	内存区域	说明
<address>	BOOL	I、Q、M、*L、D	分配位

*只有在逻辑块(FC、FB、OB)的变量声明表中将L区地址声明为TEMP时，才能使用L区地址。
说明：---(#)--- (中间输出)是中间分配单元，它将RLO位状态(能流状态)保存到指定<地址>。中间输出单元保存前面分支单元的逻辑结果。以串联方式与其它触点连接时，可以像插入触点那样插入---(#)---不能将---(#)---单元连接到电源轨道、直接连接在分支连接的后面或连接在分支的尾部。使用---|NOT|---(能流取反)单元可以创建取反---(#)---。
MCR (主控继电器)依存关系
只有在将中间输出线圈置于激活的MCR区内时，才会激活MCR依存关系。在激活的MCR区内，如果MCR处于接通状态并且中间输出线圈有能流通过，将把寻址位设置为能流的当前状态。如果MCR处于断开状态，则无论能流状态如何，都会将逻辑“0”写入指定地址。
状态字：

	BR	CC 1	CC 0	OV	OS	OR	STA	RLO	/FC
写：	-	-	-	-	-	0	X	-	1

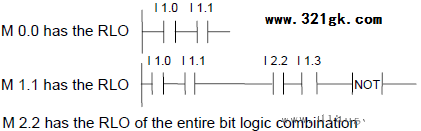

实例：
