说明：---( ) (输出线圈)的工作方式与继电器逻辑图中线圈的工作方式类似。如果有能流通过线圈(RLO=1)，将置位<地址>位置的位为“1”。如果没有能流通过线圈(RLO=0)，将置位<地址>位置的位为“0”。只能将输出线圈置于梯级的右端。可以有多个(最多16个)输出单元(请参见实例)。使用---|NOT|---(能流取反)单元可以创建取反输出。
MCR (主控继电器)依存关系
只有在将输出线圈置于激活的MCR区内时，才会激活MCR依存关系。在激活的MCR区内，如果MCR处于接通状态并且输出线圈有能流通过，将把寻址位设置为能流的当前状态。如果MCR处于断开状态，则无论能流状态如何，都会将逻辑“0”写入指定地址。
状态字：

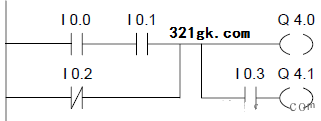

实例：

满足下列条件之一时，输出端Q4.0的信号状态将是“1”：
①输入端I0.0和I0.1的信号状态为“1”时
②或输入端I0.2的信号状态为“0”时。
满足下列条件之一时，输出端Q4.1的信号状态将是“1”：
①输入端I0.0和I0.1的信号状态为“1”时
②或输入端I0.2的信号状态为“0”、输入端I0.3的信号状态为“1”时
如果实例梯级在激活的MCR区之内：
①MCR处于接通状态时，将按照上述能流状态置位Q4.0和Q4.1。
②MCR处于断开状态(=0)时，无论是否有能流通过，都将Q4.0和Q4.1复位为0。
