在Set PG/PC Interface对话框中，你可以使用安装/删除接口对话框来安装或者删除计算机上的通讯接口。



1）、在Set PG/PC Interface对话框中，点击访问安装/删除接口对话框。选择框中列出了可以使用的接口，安装框中显示计算机上已安装的接口

2）、要添加一个接口：选择计算机上已安装的通讯硬件并点击安装。当关闭安装/删除接口对话框后，Set PG/PC Interface对话框中会在Interface Parameter Assignment Used框中显示接口。

3）．要删除一个接口：选择要删除的接口然后点击删除按钮。当关闭安装/删除对话框后，Set PG/PC Interface对话框中会在Interface Parameter Assignment Used框中删除该接口。

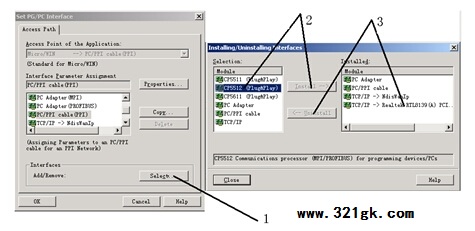

                      图1 Set pg/pc Interface和安装/删除接口对话框

提示：

对于Windows NT用户要注意以下特殊硬件安装信息

在Windows NT操作系统下安装硬件模块与在Windows 95下有轻微的差别。虽然硬件模块是一样的。在Windows NT下安装需要更多的硬件知识。Windows 95自动地为你设置系统资源，在Windows NT下不能。Windows NT只能提供缺省值，这些值与硬件配置不一定匹配。但可以很容易地修改这些参数，以便与所有要求的系统设置匹配，当安装完硬件后。从安装列表中选择所要安装的硬件，单击“Resources”按钮。出现资源对话框，该对话框允许为所安装的实际硬件修改系统设置。如果该按钮无效（灰色），说明你不需要任何修改。



plc的XOR逻辑“异或”指令



对于XOR函数，必须按以下所示创建由常开触点和常闭触点组成的程序段。

符号：

     XOR 逻辑“异或”_S7-300和S7-400

说明：XOR(逻辑“异或”)如果两个指定位的信号状态不同，则创建状态为“1”的RLO。

实例：

     XOR 逻辑“异或”梯形图

如果(I0.0=“0”且I0.1=“1”)或者(I0.0=“1”且I0.1=“0”)，输出Q4.0将是“1”。
