当电机的电压低于正常电压的90%时，西门子变频器保护停机。
1．过电流保护：
西门子变频器检测输出电流，当电机的电流超过额定值的150%3秒钟，或额定电流的200%10微秒，变频器保护停机。
2．缺相保护：
监测输出电压，当输出缺相时，变频器报警，5分钟后（此时间可以设定），保护停机。
3．反相保护：
为了保证安全，西门子变频器使电机只能沿一个方向旋转，无法设定旋转方向，除非用户改动电机A、B、C接线的相序，否则没有反相的可能。
4．过负荷保护：
变频器监测电机电流，当电机电流超过额定电流的120%1分钟时（反时限特性），西门子变频器保护停机。
5．接地保护：
变频器配有专门的接地保护电路，由接地保护互感器和继电器构成，当发生一相或两相接地时，西门子变频器报警。由于HARSVERT-A变频器的输出是中性点不接地系统，变频器仍旧可以运行。当然，如果用户要求，我们也可以设计为接地后立即保护停机。
6．短路保护：
变频器输出短路后，必然引起过流，在10微秒内变频器保护停机。
7．超频保护：
西门子变频器有最大和最小频率限制功能，使输出频率只能在规定的范围内，由此实现超频保护功能。
8．失速保护：
失速保护一般针对同步电机。对于异步电机，加速过程中的失速必然表现为过电流，变频器通过过电流和过负荷保护实现此项保护功能。减速过程中的失速有可能表现为过电流和直流母线过电压，对于后者，可通过在调试过程中设定安全的减速时间来避免，如果出现万一的情况，发生直流母线过电压，西门子变频器保护停机。

西门子300之间如何进行MPI全局通信

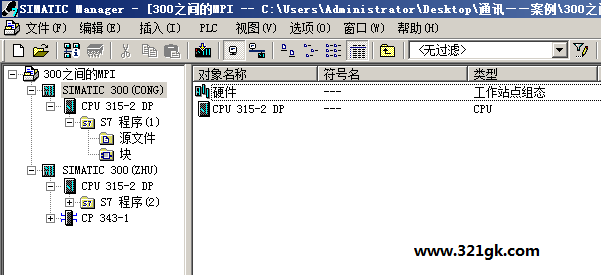

1、在一个项目下插入两个300plc（一主一从）

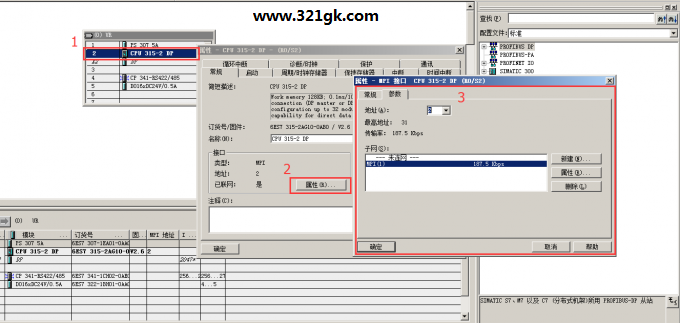

2、打开主站PLC的硬件配置

双击CPU-----MPI属性----新建接口---波特率187.5、站地址2

3、打开从站PLC的硬件配置

双击CPU-----MPI属性----新建接口---波特率187.5、站地址3

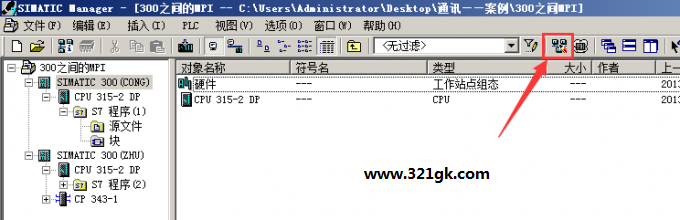

4、硬件配置都完成后回到“项目管理器”界面，点击“组态网络”

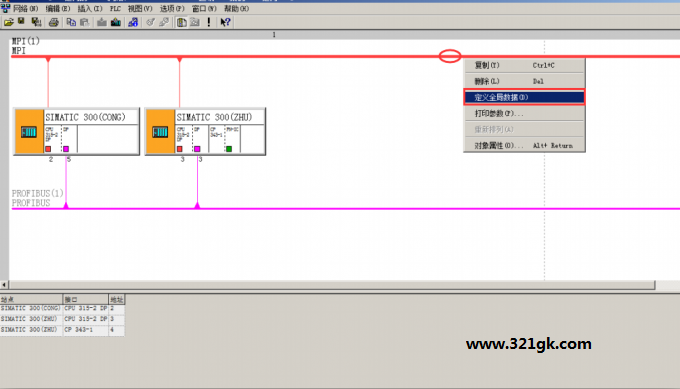

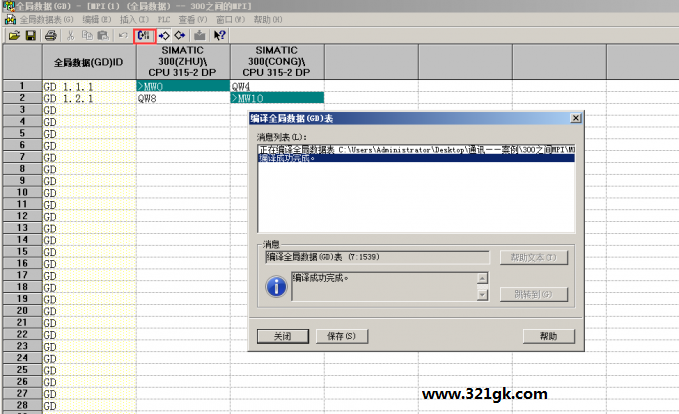

5、点击“MPI”线，右键----定义全局数据

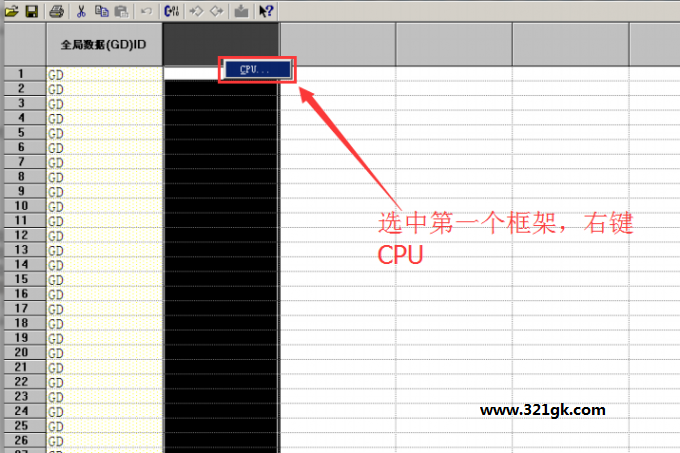

6、选中第一个框架右键—插入CPU

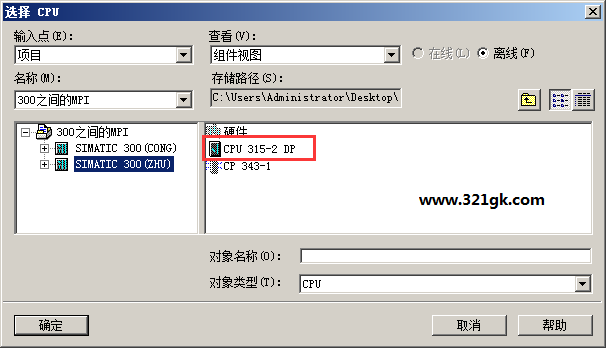

7、选择要插入的CPU

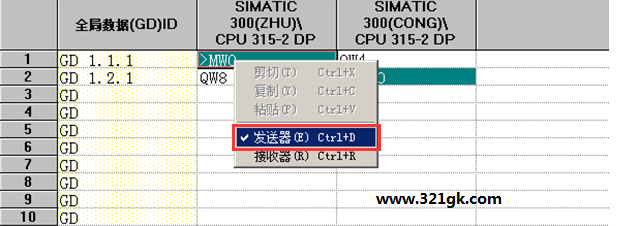

8、选中如下图所示建立主站的发送区

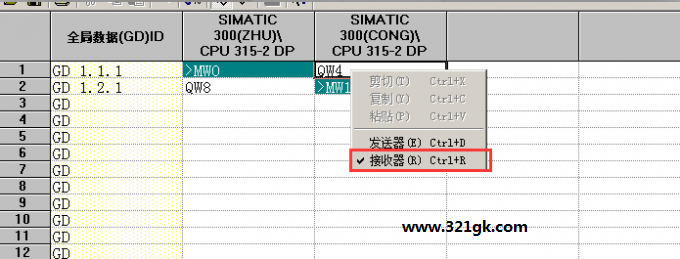

9、选中如下图所示建立从站的接受区

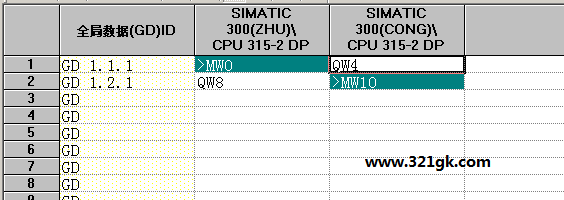

然后依次设置主站的接受区和从站的发送区
