西门子S7-200系列PLC CPU的接线

时间:2020-01-15 12:08来源:未知 作者:admin 点击:
S7-200CPU将微处理器、集成电源和多个数字量I/O点集成在一个紧凑的盒子中,形成功能比较强大的S7-200系列微型plc。 西门子的CPU的中央处理器是32位的。它提供了多种类型的CPU,以适应各
S7-200CPU将微处理器、集成电源和多个数字量I/O点集成在一个紧凑的盒子中,形成功能比较强大的S7-200系列微型plc。

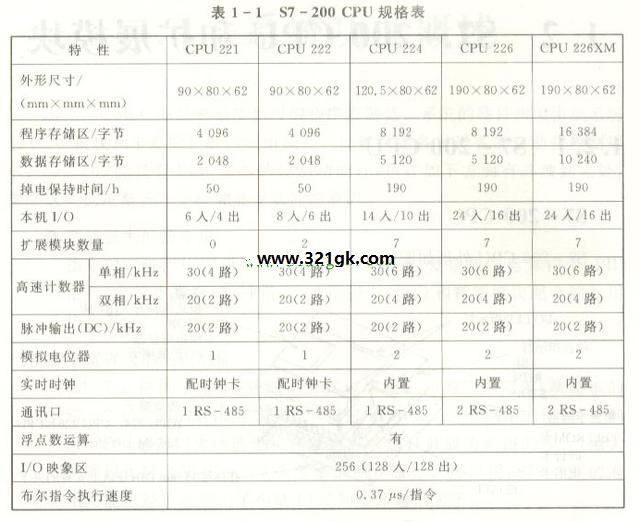

西门子的CPU的中央处理器是32位的。它提供了多种类型的CPU,以适应各种应用要求,不同的CPU有不同的技术参数。

S7-200 CPU 的工作方式
CPU的前面面板即存储卡插槽的上部,有3盏指示灯显示的是当前的工作方式。

绿色代表运行状态
红色代表停止状态
标有“SF”的灯亮表示系统故障,plc停止工作。

CPU处于停止工作方式时,不执行程序。进行程序的上传和下载时,都应将CPU置于停止工作方式。停止方式可以通过PLC上的旋钮设定,也可以在编译软件中设定。
CPU处于运行工作方式时,plc按照自己的工作方式运行用户程序,运行方式通过plc上的旋钮设定,也可以在编译软件中设定。

西门子S7-200 CPU的接线
S7-200系列CPU的输入端必须接入直流电源

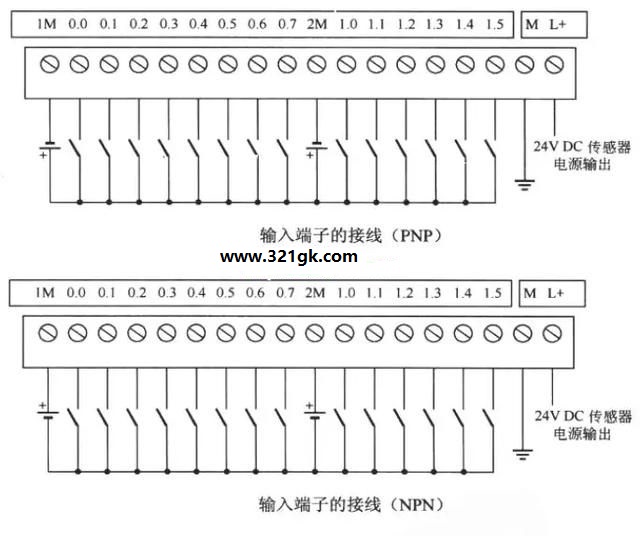

“1M”和“2M”是输入端的公共端子,与24VDC电源相连,电源有两种接线方法,NPN型和PNP型接法。当电源的负极与公共端子相连时,为PNP型接法,当电源的正极与公共端子相连时,为NPN型接法。“M”和“L+”端子可以向传感器提供24V DC的电源。

CPU的输出端子的接线
S7-200系列CPU的数字量输出有两种形式,一种是24V直流输出(晶体管输出),另一种是继电器输出。CPU上标注“DC/DC/DC”的含义是:第一个DC表示供电电源电压为24V DC,第二个DC表示输入端的电源电压为24VDC,第三个DC表示输出为24V DC。CPU上标注“AC/DC/继电器”的含义是:AC表示供电电源电压为220V AC,DC表示输入端的电源电压为24V DC,“继电器”表示输出为继电器输出。

早期24V直流输出只有一种形式,即PNP型输出,也就是常说的高电平输出。

后来西门子推出了NPN输出的CPU模块。

继电器输出没有方向性,可以是交流信号,也可以是直流信号,但是不能使用380V的交流电。继电器输出是分组安排的,每组既可以是直流,也可以是交流电源,而且每组电源的电压大小可以不同,接直流电源时,没有方向性。

在接线时,务必要看清接线图。
