欧姆龙PLC设备拆装顺序及方法-功能块编译时报下标缺失

时间:2015-12-22 22:31来源:未知 作者:admin 点击:
欧姆龙PLC设备拆装顺序及方法-欧姆龙PLC功能块编译时报下标缺失的处理方法
(1) 停机检修,必须两个人以上监护操作;
(2) 把CPU前面板上的方式选择开关从“运行”转到“停”位置;
(3) 关闭plc供电的总电源,然后关闭其它给模坂供电的电源;
(4) 把与电源架相连的电源线记清线号及连接位置后拆下,然后拆下电源机架与机柜相连的螺丝,电源机架就可拆下;
(5) CPU主板及I/0板可在旋转模板下方的螺丝后拆下;
(6) 安装时以相反顺序进行。

欧姆龙PLC功能块编译时报下标缺失的处理方法

  欧姆龙plc功能块中编写梯形图,编译时报下标缺失,是因为对应用到的指令中有连续通道的数据需要设置,那么此时需要用数组变量,例如案例中应加上数据下标[]。

  例:做SCL的功能块,其中SCL第二个操作数占4个通道,分别需要设置4个坐标的。

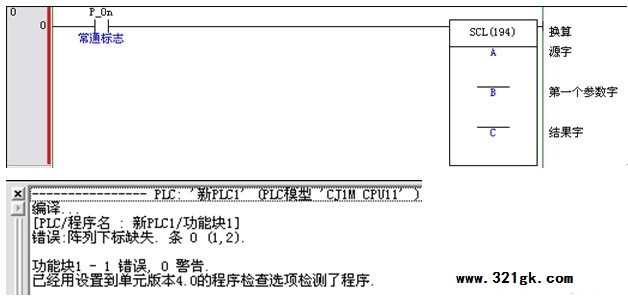

  ① 其中A定义为输入变量,B定义为内部变量,C定义为输出变量,如下图所写,这样编译时报阵列下标缺失。

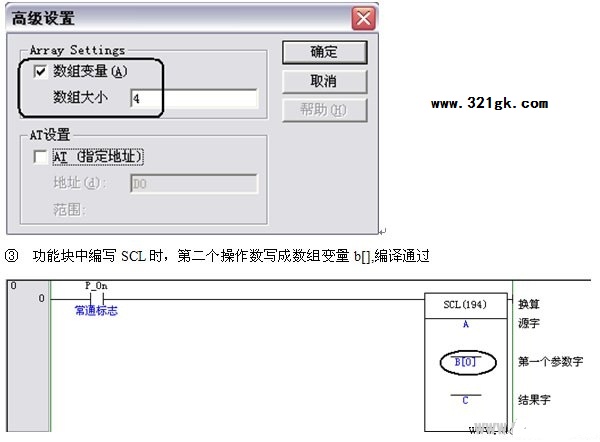

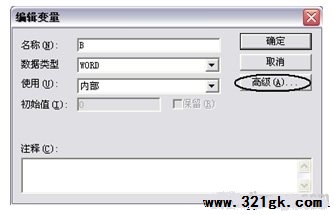

  ② 由于SCL第二个操作数占4个通道,,所以要将b定义为数组变量,选择高级,数组变量打钩,设置数组大小,AT设置指定到PLC的内存地址。
