常用欧姆龙PLC与触摸屏接线方法

时间:2015-12-24 12:22来源:未知 作者:admin 点击:
常用PLC与触摸屏接线方法
西门子TP27-6触摸屏与微机的连接

plc上0口地址2 1口 地址3 其中1口与TP27相连,触摸屏远程地址设为3。波特率对应。
西门子TP270-6触摸屏的连接

1. 程序下载(232与微机通讯)
2、3;4、6;7、8对调,5直连,1、9悬空。
2. 与S7-200的连接

一种采用MPI电缆。通过6ES7922-OBA12-DXA0 2个接头,中间采用PROFIBUS电缆连接,抗干扰能力强,推荐。
另一种为应急方案,2、3、5、8直连。

同时,通过相应软件把对应的通讯方式、地址、波特率统一。

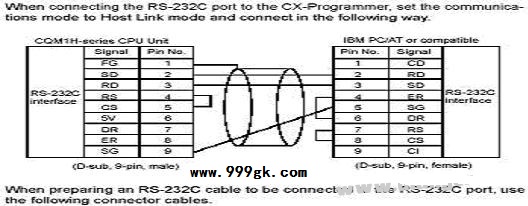

OMRON PLC通讯电缆的制作
PC(9D母) PLC(9D公)
2、3直连,5接9;PC端4、6短接,7、8短接;PLC端4、5短接
