欧姆龙PLC开关电源维修-实物测绘的电路

时间:2015-12-23 22:04来源:未知 作者:admin 点击:
如果一台欧姆龙plc,上电后不显示了,往往是开关电源坏了。千万不要以为是多么难修复,因此而将这台PLC报销了是很可惜的。欧姆龙plc的开关电源往往是很简单的。本人据实物测绘的

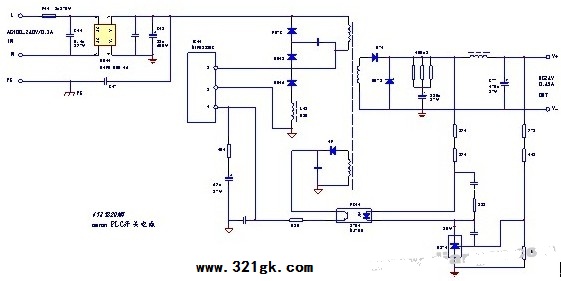

如果一台欧姆龙plc,上电后不显示了,往往是开关电源坏了。千万不要以为是多么难修复,因此而将这台PLC报销了是很可惜的。欧姆龙plc的开关电源往往是很简单的。本人据实物测绘的电路如下:

    该电路简直太精简了。除了一只电源模块,似乎见不到别的元件。最近修过几台。发现这类电源有一个“通病”:坏的元件只有三个,F11保险丝;IC11电源模块;这第三个元件最不为人注意,即C12这只电解电容。其实它也是整个电源损坏的“元凶”。但说它是元凶,又有点冤枉,听我道来。

    C12紧靠着电源模块的散热片安装,天长日久以后,其内部的电解液受热蒸发,逐步干涸。而C12从表面上看不出异常,在线测量也不短路。如果拆下,测其容量仅剩几微法,为原容量的十分之一了。电源模块原来取用的是平稳的电流,电容失容后,回路电流就有些波起浪涌了。这一下电源模块受不了了,击穿短路顺理成章。F11当然也臣从君命,一块玩完。C12的失容现象,暴露了该电源在结构布局上的不合理——电解电容不能紧靠散热片安装。这当然是设计者的疏忽。因此对使用几年以上的欧姆龙PLC,出现上电倒好似没通电的征象时,多数是C12已失容,并由C12的失容, IC11模块和F11已经“寿终正寢”了。
    IC11和F11的损坏,搭表笔一测便知,C12有时被忽略。换上好件后,一上电,不带载可能还行,一带载便听见“啪”的一声,你换上的好件又坏了。千万别抱怨供应商给你提供的是次品,而是你的检修功夫不到位呀。
    一定要检查C12!!

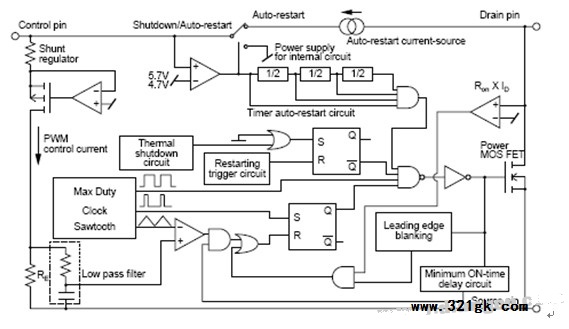

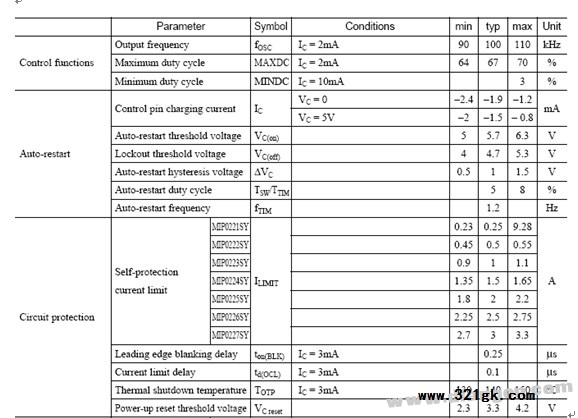

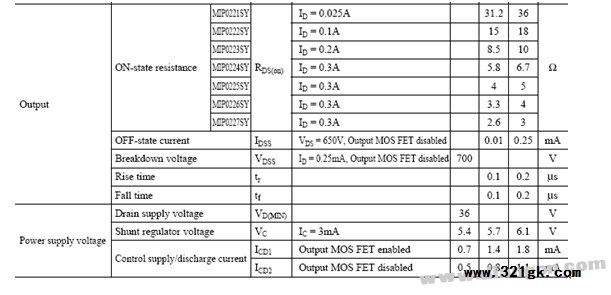

    电路简单归简单,你还是想弄清IC11——MIP0223SC这只电源模块的来龙去脉——电路是如何工作的,弄不通这一点,电路倒真是简单得太没劲了。下面看IC11的原理图资料表(又是英文的,没办法,中文的难找):


    其实外文的资料也没甚大不了。不必要把所参数都猜出来,也不必要把原理方框图内的各个单元电路都吃透。对方框图,知道元件的各个引脚功能,引脚内部接了些啥东西,大致就行了。起码在测量上知道怎么下手,短路或开路能测出来就中了。对资料表,只看三、五个关键的参数就够了。如模块的供电电压、振荡频率、工作电流、功率容量、信号驱动电流和电压,也就行了。看不懂,猜也猜出个七儿八!

    好了,电路原理还是在你没事的时候,慢慢琢磨吧。给出电路图和模块资料,对于维修来说,已经是足够用不了啦。
