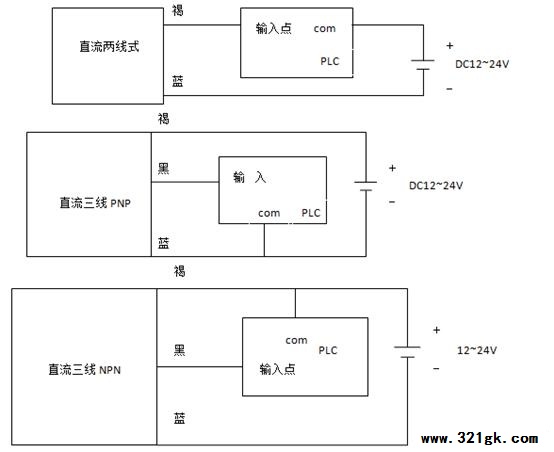

直流二线型：褐色线接plc输入点，PLC的com点接到电源正极，电源负极接到蓝色线。
NPN型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源正。NPN是漏型，检测到物体时输出低电平信号。
PNP型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源负。 PNP是源型，检测到物体时输出高电平信号。
如图：
