如题，接手上电试机，显示“E.UVT”（意为母线直流电压低于330V）代码，不能复位。据客户讲，以前也报过几次，多因暂时停电检修后再上电报警，但还能复位运行。本次停机时间稍长，20多小时，再上电时，又报“E.UVT”，复位复了近半个小时，好歹算是复掉了。重上电时又报，复位失效，送修。客户说出他的疑问：为何不停电能一直正常，断后就报故障，断电时间短尚能复位，断电时间长就坏掉了呢？

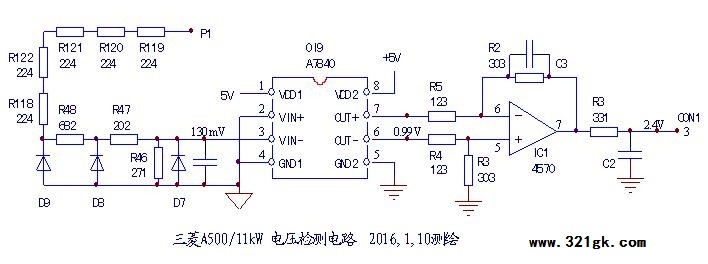

上电试机，果然，无法复位。拆出电源/驱动板，一个比较显然的器件映入眼帘：A7840（线性光耦），电流检测任务由电流互感器承担，那么此处的线性光耦，应该就是电压检测的主要角色了。顺了下电路，果然（如下图所示）。上电粗测了一下OI9的IC1的工作状态，感觉没什么异样；停电在线检测了一下R119~R46和R2~R5等电阻，俱接近标称值；测了一下A7840的6、7角之间电压，为0.66V，测IC1的7脚输入电压为1.65V，据R2/R5的比例推算，该级放大器工作的也算尽职；短接一下R48和R47，测OI9的6、7脚电压有明显的上升幅度，似乎A7840工作得也还算卖力。

中午在阳光下晒了一会儿，测量中发现R3有虚焊，补焊了一下。连接MCU主板和面板试了下，嘿，显示正常了。高兴了一会儿，装机一试，又报“E.UVT”代码，仍然复位无效。

又拆出电源/驱动板，准备再细查一下，如确定上图电路无误，则故障会延伸至MCU主板电路了。想到A7840的电压放大倍数为8倍，可以测一下2、3脚间输入电压值和6、7脚间输出电压值来确定。测2、3脚之间为130mV，6、7脚差分电压为660mV，放大倍数约5倍啊，片子已经不好了。代换后重测，6、7脚上升为0.99V，IC1的输出电压由1.65V上升为2.4V，这下子心里算踏实了，准定是修复了（试机正常当然不在话下）。



各种电子器件，这类无生命（但有不可预测长短之寿命）的器件，与人类一样，也会老去啊。电容、晶体管、IC器件，线性光耦，等等，真的让人油然而生“万物都会衰老”的感慨啊。



修复本例故障的要点：



1、（DC530V）电压的检测点取自P1端和A7840的供电负端，与IGBT模块连接时，A7840的供电负端才得以与N端相连接，P1和P主端子短接片连接时，才有采样电压输入；开关电源的供电是由R、S端经桥式整流和滤波取得，因而单独检测电源/驱动板时，要暂时为直流电压检测电路引入DC500V，以满足其检测条件。



2、本例故障的得以快速修复，得益于已知A7840的电压放大倍数为8倍这个参数，并对器件的衰老有所警惕上。否则仅靠测其工作状态，会得出其“工作尽职”的错误结论。其实，衰老的A7840虽然工作卖力，但却无法尽职了。
