三菱plc控制电动机正反转梯形图_实现电机正反转控制编程实例

时间:2017-01-06 11:30来源:未知作者:admin 点击: 次

今天给大家介绍正反转控制吧！喜欢就收藏，点赞，转发吧！谢谢要求：1.能够正反点动电机。 2.能够选择正转，反转电机。 3.能够停止电机。挺简单的一个正反转，能够带大家入门了

今天给大家介绍正反转控制吧！喜欢就收藏，点赞，转发吧！谢谢
要求：1.能够正反点动电机。
2.能够选择正转，反转电机。
3.能够停止电机。
挺简单的一个正反转，能够带大家入门了解了。
我们首先分析下程序的要求，可以得知，需要输入点5个输出点2个分别如下分配：
输入点：X0 急停 X1正转启动 X2反转启动 X3正转点动 X4反转点动
输出点：Y0输出正转 Y1输出反转

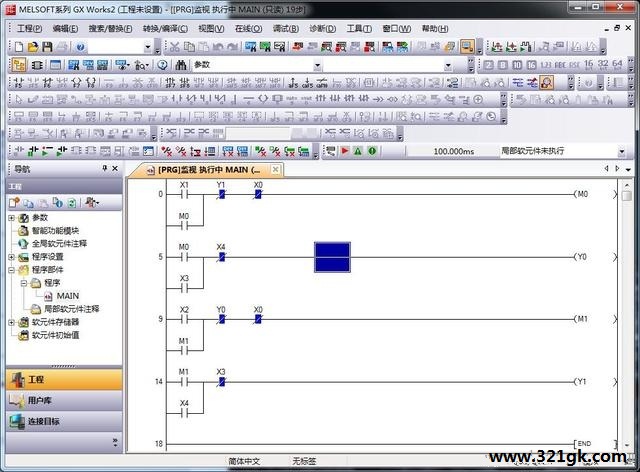

分配好输入输出点后我们就开始我们的梯形图编写，编写完成后如下：

其中的M0和M1 是plc的内部辅助触点。然后我们点击模拟运行：

然后我们右键——调试——当前值更改

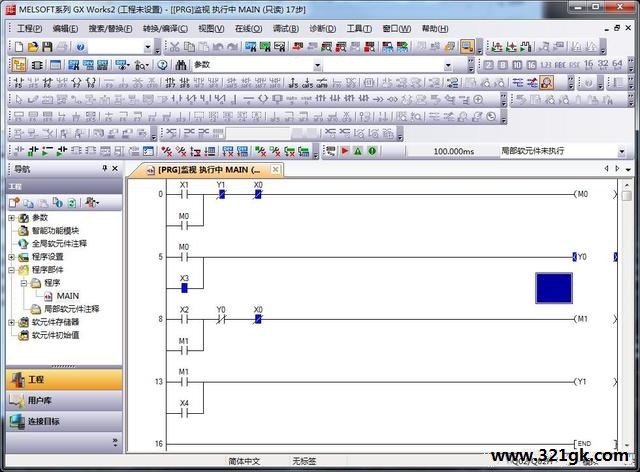

ON/OFF取反 “X3（正转点动）”：
“Y0（正转输入）”能在X3通的时候通，断的时候断开，说明我们的点动效果达到目标。

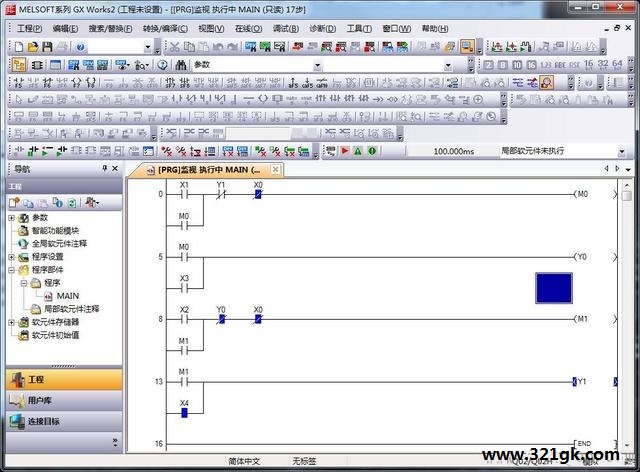

ON/OFF取反 “X4（反转点动）”：
“Y1（反转输出）”能在X4通的时候通，断的时候断开，说明我们的点动效果达到目标

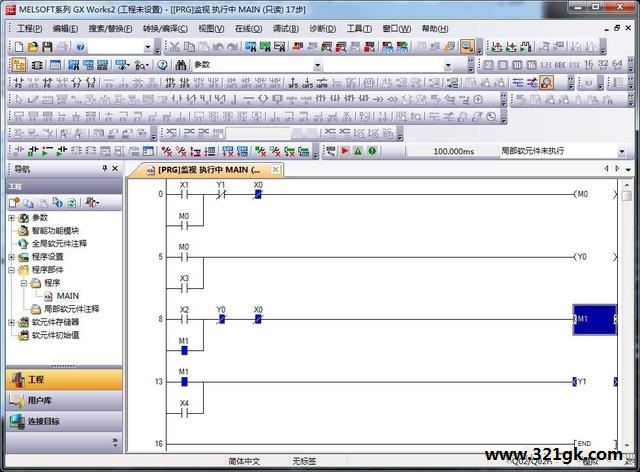

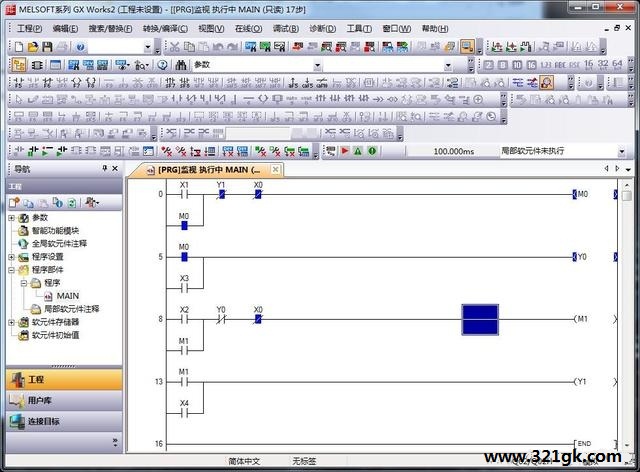

然后我们继续调试“X1正转启动”，“X2反转启动”和“X0停止”
