三菱变频器参数调试-三菱PLC梯形图编程实例讲解
变频器的参数设定在调试过程中是十分重要的。由于参数设定不当,不能满足生产的需要,导致起动、制动的失败,或工作时常跳闸,严重时会烧毁功率模块 IGBT或整流桥等器件。变频器的品种不同,参数量亦不同。一般单一功能控制的变频器约50~60个参数值,多功能控制的变频器有200个以上的参数。但不论参数多或少,在调试中是否要把全部的参数重新调正呢?不是的,大多数可不变动,只要按出厂值就可,只要把使用时原出厂值不合适的予以重新设定就可,例如:外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。当运转不合适时,再调整其他参数。变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。
1、控制方式:即速度控制、转距控制、 PID 控制或其他方式。采取控制方式后,一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V,即V/F=380/50=7.6。但因重载负荷(如挤出机,洗衣机,甩干机,混炼机,搅拌机,脱水机等)往往起动不了,而调其他参数往往无济于事,那么调基底频率是个有效的方法。即将50Hz设定值下降,可减小到30Hz或以下。这时,V/F>7.6,即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。故一般重载负荷都能较好的起动。
3、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
4、最高运行频率:一般的变频器最大频率到 60Hz ,有的甚至到 400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
5、载波频率:载波频率设置的越高其高次谐波分量越大,这和电缆的长度,电机发热,电缆发热变频器发热等因素是密切相关的。
6、电机参数:变频器在参数中设定电机的功率、电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到。
7、跳频:在某个频率点上,有可能会发生共振现象,特别在整个装置比较高时;在控制压缩机时,要避免压缩机的喘振点。
8、加减速时间:加速时间就是输出频率从 0 上升到最大频率所需时间,减速时间是指从最大频率下降到 0 所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。
9、转矩提升又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围 f/V 增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。
10、电子热过载保护本功能为保护电动机过热而设置,它是变频器内 CPU 根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用于 “ 一拖一 ” 场合,而在 “ 一拖多 ” 时,则应在各台电动机上加装热继电器。电子热保护设定值 (%)=[ 电动机额定电流(A)/ 变频器额定输出电流 (A)]×100% 。
11、频率限制:即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障,而引起输出频率的过高或过低,以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用,如有的皮带输送机,由于输送物料不太多,为减少机械和皮带的磨损,可采用变频器驱动,并将变频器上限频率设定为某一频率值,这样就可使皮带输送机运行在一个固定、较低的工作速度上。
12、制动时过电压处理制动时过电压是由于制动时间短,制动电阻值过小所引起的,通过适当增长时间,增加电阻值就可避免。
13、制动方法的选择(1)能耗制动。使用一般制动,能量消耗在电阻上,以发热形式损耗。在较低频率时,制动力矩过小,要产生爬行现象。(2)直流制动。适用精确停车或停位,无爬行现象,可与能耗制动联合使用,一般≤20Hz时用直流制动,>20Hz时用能耗制动。(3)回馈制动。适用≥100kW,调速比D≥10,高低速交替或正反转交替,周期时间亦短,这种情况下,适用回馈制动,回馈能量可达20%的电动机功率。更具体详情分析以及参数选取。
14、偏置频率15、现场调试常见的几个问题处理起动时间设定原则是宜短不宜长,具体值见下述。过电流整定值OC过小,适当增大,可加至最大150%。经验值1.5~2s/kW,小功率取大些;大于 30kW,取>2s/kW。按下起动键*RUN,电动机堵转。说明负载转矩过大,起动力矩太小(设法提高)。这时要立即按STOP停车,否则时间一长,电动机要烧毁的。因电机不转是堵转状态,反电热E=0,这时,交流阻抗值Z=0,只有直流电阻很小,那么,电流很大是很危险的,就要跳闸OC动作。
制动时间设定原则是宜长不宜短,易产生过压跳闸OE。具体值见表1的减速时间。对水泵风机以自由制动为宜,实行快速强力制动易产生严重“水锤”效应。起动频率设定对加速起动有利,尤以轻载时更适用,对重载负荷起动频率值大,造成起动电流加大,在低频段更易跳过电流OC,一般起动频率从0开始合适。起动转矩设定对加速起动有利,尤以轻载时更适用,对重载负荷起动转矩值大,造成起动电流加大,在低频段更易跳过电流OC,一般起动转矩从0开始合适。
16、空载(或轻载)跳OC按理在空载(或轻载)时,电流是不大的,不应跳OC,但实际发生过这样的现象,原因往往是补偿电压过高,起动转矩过大,使励磁饱和严重,致使励磁电流畸变严重,造成尖峰电流过大而跳闸OC,适当减小或恢复出厂值或置于0位。起动时在低频≤20Hz时跳OC原因是由于过补偿,起动转矩大,起动时间短,保护值过小(包括过流值及失速过流值),减小基底频率就可。17、起动困难,起动不了一般的设备,转动惯量GD2过大,阻转矩过大,又重载起动,大型风机、水泵等常发生类似情况,解决方法:①减小基底频率;②适当提高起始频率;③适当提高起动转矩;④减小载波频率值2.5~4kHz,增大有效转矩值;⑤减小起动时间;⑥提高保护值;⑦使负载由带载起动转化为空载或轻载,即对风机可关小进口阀门。18、使用变频器后电动机温升提高,振动加大,噪声增高我公司载波频率设定值是2.5kHz,比通常的都低,目的是从使用安全着眼,但较普遍反映存在上述三点问题,通过增高载波频率值后,问题就解决了。送电后按起动键RUN后没反应(1)面板频率没设置;(2)电动机不动,出现这种情况要立即按“停止STOP”并检查下列各条:①再次确认线路的正确性;②再次确认所确定的代码(尤其对与起动有关的部分);③运行方式设定对否;④测量输入电压,R,S,T三相电压;⑤测量直流PN电压值;⑥测量开关电源各组电压值;⑦检查驱动电路插件接触情况;⑧检查面板电路插件接触情况;⑨全面检查后方可再次通电。l -10—10V。-10V—10V的电压时,在6000分辨率时被转换为F448—0BB8Hex(-3000—3000);12000分辨率时被转换为E890—1770Hex(-6000—6000)。l 0—10V。0—10V的电压时,在12000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。l 0—20mA。0—20mA的电流时,在6000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。l 4—20mA。4—20mA的电流时,在6000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。以上仅做简单的介绍,不同的plc有不同的分辨率,并且您所测量物理量实现的量程不一样。计算结果可能有一定的差异。
19、注:模拟输入的配线的要求l 使用屏蔽双绞线,但不连接屏蔽层。l 当一个输入不使用的时候,将V IN 和COM端子短接。
模拟信号线与电源线隔离 (AC 电源线,高压线等)。l 当电源线上有干扰时,在输入部分和电源单元之间安装一个虑波器。
确认正确的接线后,首先给CPU单元上电,然后再给负载上电。l 断电时先切断负载的电源,然后再切断CPU的电源。20、待续.......二.以下时三菱变频器主要参数的调试说明u 主要希望设定的参数1.上限频率(Pr.1)2.下限频率(Pr.2)3.基准频率(Pr.3)4.加速时间(Pr.7)5.减速时间(Pr.8)6.电子过流保护(Pr.9)7.适用负荷选择(Pr.14)8.最高上限频率(Pr18)9.基准频率电压(Pr.19)10.5V(10V)输入时的频率(Pr.38)11.适用电机(Pr.71)12.5V/10V选择(Pr.73)13.选择防止失速动作(Pr.156)14.AM端子校正(Pr.901)15.频率设定电压偏置(Pr.902)模拟量(电压)输入的零偏补偿量16.频率设定电压增益(Pr.903),设定模拟输入电压和电机实际运转速度之间的比例17.频率设定电流偏置(Pr.904)18.频率设定电流增益(Pr.905)u 使用目的关联的参数1. 操作模式选择(Pr.79)
Pr.79=0,电源投入时未外部操作模式
Pr.79=1,PU操作模式,用操作面板,参数单元键进行数字设定
Pr.79=2,外部操作模式,启动需要来自外部的信号
Pr.79=3,外部/PU组合操作模式1
Pr.79=4,外部/PU组合操作模式2
Pr.79=5,无
Pr.79=6,切换模式,在运行状态下,进行PU操作和外部操作的切换
Pr.79=7,外部操作模式(PU操作互锁),
MRS(ON)时,可切换到PU操作模式(正在外部运行时输出停止)
MRS(OFF)时,禁止切换到PU操作模式
Pr.79=8,切换到出外部操作模式以外的模式(运行时禁止)
X16=1切换到外部操作模式
X16=0切换刀PU操作模式2. 加减速时间/曲线调整
Pr.7,加速时间
Pr.8,减速时间
Pr.20,加减速基准频率
Pr.21,加减速时间单位
Pr.29,加减速时间曲线3. 超过50HZ的运行
Pr.1,上限频率
Pr.18,最高上限频率
Pr.38,5V(10V)输入时的频率
Pr.39,20mA输入时的频率
Pr.903,设定模拟输入电压和电机实际运转速度之间的比例0HZ对于0%
Pr.905,设定模拟输入电流和电机实际运转速度之间的比例50HZ对应100%4. 频率的设定和输出的调整
Pr.38,5V(10V)输入时的频率
Pr.39,20mA输入时的频率
Pr.73,5V/10V选择
Pr.902-Pr905,加减速时间曲线5. 制动动作的调整
Pr.10,直流制动动作频率
Pr.11,直流制动动作时间
Pr.12,直流制动电压6. 离线自动调整
设定Pr.80=电机的容量(KW),选择通用磁通量控制
设定Pr.9=电机额定电流
设定Pr.71=选择适用的电机
设定Pr.83=电机额定电压
设定Pr.84=电机额定频率
设定Pr.96=1,选择离线自动调整
切换到参数Pr.96,并且显示到设定的数值上
在PU操作模式下,组合运行2时,按下正转或者反转键
在外部操作模式下,组合运行1时,接通运行指令设定正在调整结束出错中止显示值1239
参考离线自动调整时间(出厂设定)为大约10S
正常结束:显示3,请按STOP/RESET键结束。
强制终止:显示8,需要从新再次调整
出错终止:显示9(变频器出错),91(电流限制功能动作,增加加减速时间,设定Pr.156=1),92(变频器输出电压达额定值的75%,检查电源电压的波动),93(计算错误,检查电机接线,再次设定)
当调整正常结束时,在PU操作,组合运行2时,请按STOP/RESET键,外部操作时启动信号设为OFF。这个操作后,离线自动调整解除,PU监视器显示回到正常。
离线自动调整时,设定频率监视器显示为0HZ。

三菱PLC梯形图编程实例讲解

梯形图语言是一种以图形符号及图形符号在图中的相互关系表示控制关系的编程语言,是从继电器电路图演变过来的。

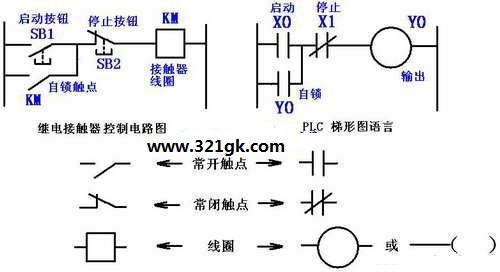

继电器控制电路图与PLC控制的梯形图的比较


梯形图与继电器控制电路图两者之间存在许多差异:
(1)PLC采用梯形图编程是模拟继电器控制系统的表示方法,因而梯形图内各种元件也沿用了继电器的叫法,称之为“软继电器”,例如X0、X1(输入继电器)、Y0(输出继电器)。梯形图中的“软继电器”不是物理继电器,每个“软继电器”各为存储器中的一位,相应位为“1”态,表示该继电器线圈“得电”,因此称其为“软继电器”。用“软继电器”就可以按继电器控制系统的形式来设计梯形图。
(2)梯形图中流过的“电流”不是物理电流,而是“能量流”,它只能从左到右、自上而下流动。“能量流”不允许倒流。“能量流”到,线圈则接通。“能量流”流向的规定顺应了PLC的扫描是自左向右、自上而下顺序地进行,而继电器控制系统中的电流是不受方向限制的,导线连接到哪里,电流就可流到哪里。
(3)梯形图中的常开、常闭触点不是现场物理开关的触点。它们对应输入、输出映象寄存器或数据寄存器中的相应位的状态,而不是现场物理开关的触点状态。PLC认为常开触点是取位状态操作;常闭触点应理解为位取反操作。因此在梯形图中同一元件的一对常开、常闭触点的切换没有时间的延迟,常开、常闭触点只是互为相反状态。而继电器控制系统大多数的电器是属于先断后合型的电器。
(4)梯形图中的输出线圈不是物理线圈,不能用它直接驱动现场执行机构。输出线圈的状态对应输出映像寄存器相应的状态而不是现场电磁开关的实际状态。
(5)编制程序时,PLC内部继电器的触点原则上可无限次反复使用,因为存储单元中的位状态可取用任意次;继电器控制系统中的继电器触点数是有限的。但是PLC内部的线圈通常只引用一次,因此,应慎重对待重复使用同一地址编号的线圈。 (责任编辑:admin)
