三菱PLC学习方法电动机三菱Fx2N系列PLC降压启动控制梯形图

由于个人爱好原因，我从一个连欧姆定律概念都忘了的普通人，投入到了自动化电控这个行业里一年。谈谈从无到现在能独立完成一些案子的经验，希望能帮助到大家！（高手勿笑！我只是抛砖引玉啦！）
      1.学习电工基础了解基本电气元件及学习常用控制电路，为以后学习plc编程，I/O信号应用，继电器控制打好结实的基础。
      2.通过书本和网络资源找到经典的继电器控制电路（如：自锁，互锁，正反转，单按钮启动/关闭等）基本电路进行实践练习.
      （因为一个案子下来，并不单单plc编程控制就可以全部搞定一切，其中机器人或标准设备连线会用到继电器控制，学习继电器控制也能为以后的PLC编程打下更好的逻辑基础）
      3.选择FX3U系列PLC进行学习，原因是简单易上手,学习流程：编程软件应用，元件及软元件概念，常用指令应用.
      （学习PLC必须要有一本好书，个人读过最好的入门书是李金城老师的《FX2N PLC功能指令应用详解》红皮本，练习本为一个系列的《PLC控制程序精编108例》）
      4.开始学习重头戏，FX3U的运动控制功能.由于3UPLC的限制大家把目标先设定到能3轴联动即可,后续重点学习1PG模块使用方式上.
      （推荐书籍，也是李金城老师的绿皮貌似是《FX PLC运动控制XXXX》不记得名字了O(∩_∩)O~！）
      5.通过以上的学习，大家也能完成一些相对简单的案子了，我们下个目标当然是高大上的Q系列咯~HOHO.同过对1PG模块的学习，大家对Q系列模块式的工作方式应该也有了一个概念,学习流程:各个模块概览，Q CPU模块编程学习（有了FX基础难不倒你哦！），QD75定位模块学习（有点难度需要QD75手册帮助学习），CCLINK模块学习（远程控制有木有立即高大上！O(∩_∩)O哈哈~）.
      （由于市面上还没有找到完整Q系列学习书籍，我都是用三菱产品手册进行学习的！）
      总结：本人也就这种程度了。呵呵！后面的学习方向我也不能提供很多的意见！大家有疑问可以在这里进行交流！也希望有高手对我学习方向进行指正！跪求!

电动机三菱Fx2N系列PLC降压启动控制梯形图

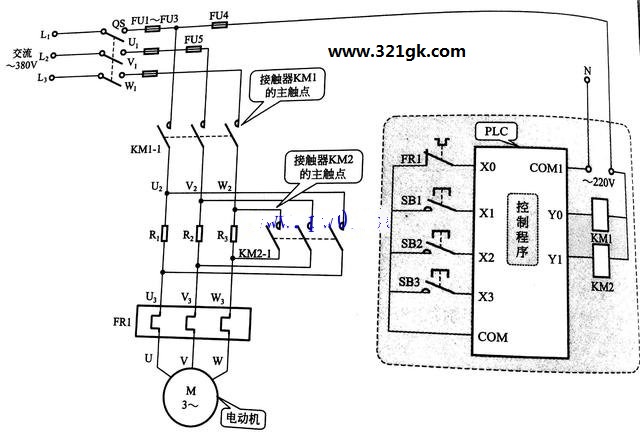

电动机降压启动的pLC控制电路如下图：

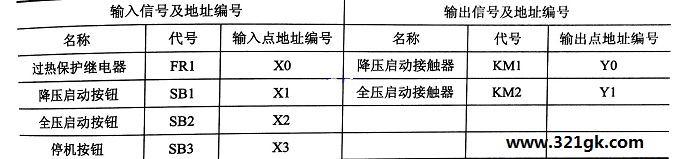

电动机降压启动的三菱Fx2N系列PLC控制l/O分配表如下图：

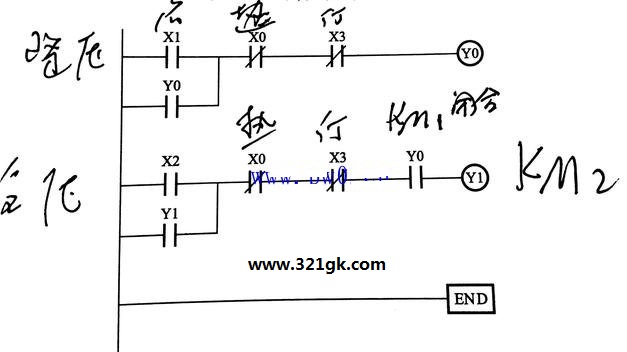

电动机三菱Fx2N系列PLC降压启动控制梯形图如下：

降压启动过程为：
当按下降压启动按钮SB1时，其将pLC内的X1置1，即该触点接通，便得Y0得电，控制pLC外接交流接触器kM1线圈得。
Y0得电，常开触点Y0（kM1-2）闭合自锁；Y1线路上的Y0闭合，为Y1的得电做好准备，即为全压启动做好准备。
kM1得电，常开触点KM1-1闭合，电流经R1-R3降压后，为电机供电，使电动机在降压情况下启动运转。
全压启动过程为：当按下全压启动按钮SB2时，其将PLC内的X2置1，即该触点接通，使得Y1得电，控制PLC外接交流接触器线圈KM2得电。Y1得电，常开触点Y1(KM2-2)闭合自锁；KM2得电，常开触点KM2-1闭合，此时启动电阻R1～R3被短接，电流经接触器常开触点KM1-1.KM2-1，过热保护继电器FR1后，为电动机进行全压供电。 (责任编辑：admin)
