目前常用的交流伺服驱动器多为智能型驱动器，即除了电流放大作用外，也存在简单的控制功能。一般的永磁同步伺服电动机即AC伺服电动机有位置（脉冲）控制、速度（模拟量）控制和转矩（模拟量）控制以及复合控制，控制方式的选择取决于系统的要求。

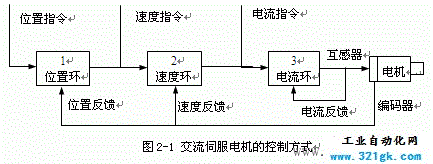

它们的主要区别在于控制信号是一个什么指令以及使用的哪一环进行闭环（相对于驱动器，如图2-1所示）。

位置控制时，控制信号是一个位置指令，速度环2、电流环1都是内环；速度控制时，控制信号是一个速度指令，位置环1没有接进来；转矩控制时，控制信号是一个转矩（电流）指令，位置环1和速度环2都未接入。

复合控制用于一些特殊场合，或者先位置控制，后速度控制，或者先速度，后转矩控制。由于控制方式不同，控制信号及驱动器参数设置，外部接线都不一样。位置控制信号大都是脉冲加方向信号，而速度和转矩指令大都是模拟电压信号。
