三相电机正反转接线图讲解双重联锁正反转控制工作原理图解

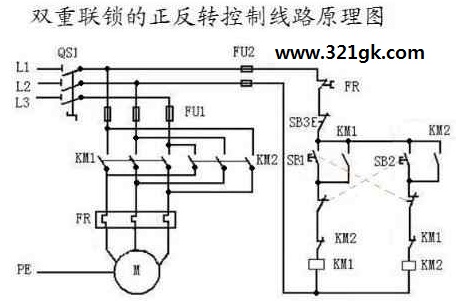

改变三相异步电动机的旋转方向很简单，只需调换电源任意两相的接线，即改变三相的相序，从而改变了旋转磁场的旋转方向，同时也就改变了电动机的旋转方向。如果再加上一定的电路控制或程序控制，就可轻易的控制电机的正反转。但是对于星三角启动的电动机，这时电动机接线端子有6根线，绝对不允许在电动机接线端更换二根线。电机要实现正反转控制，将其电源的相序（三相U、V、W）中任意两相对调即可（我们称为换相），通常是V相不变，将U相与W相对调。为了保证两个接触器V和W动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。由于将两相相序V、W对调，故须确保下面电路图中的二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此该电路必须采取联锁。为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；

使用了按钮联锁（机械），即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。
另外，由于应用的接触器联锁（电气），所以只要其中一个接触器得电，其长闭触点就不会闭合。这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

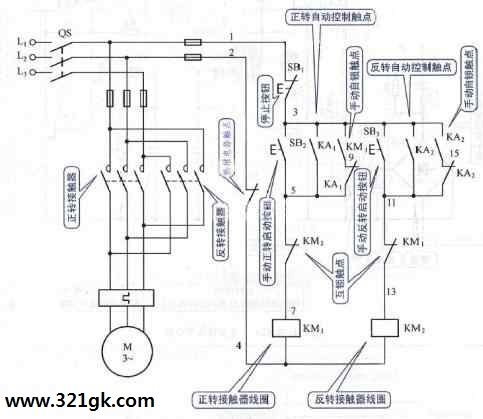

用接触器的辅助节点互锁的电机正反转原理图如下：

三相电机双重联锁正反转控制工作原理图解

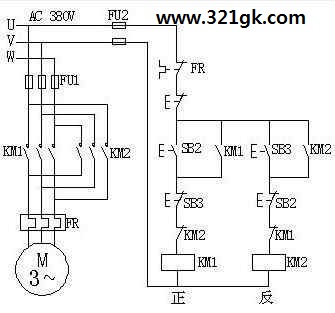

将火线接进热继电器(FR),然后出来接入总停开关(SB3),出来一分为四条导线.
第一条导线接入正转的常开开关(SB1)出来再接入反转的常闭开关出来接入(KM2交流接触器的常闭接线端)出来接入(KM1)线圈构成回路.
第二条导线接入(KM1交流接触器的常开接线端)出来再接入反转的常闭开关出来接入(KM2交流接触器的常闭接线端)出来接入(KM1)线圈构成了自锁正转和反锁反转的回路.
第三条导线接入反转的常开开关(SB2)出来再接入正转的常闭开关出来接入(KM1交流接触器的常闭接线端)出来接入(KM2)线圈构成回路.
第四条导线接入(KM2交流接触器的常开接线端)出来再接入正转的常闭开关出来接入(KM1交流接触器的常闭接线端)出来接入(KM2)线圈构成了自锁反转和反锁正转的回路.
