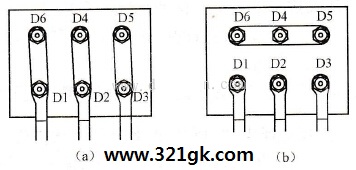

究竟采用哪种接法，需要看电机铭牌，这和绕组有关系。 如果标有380V或者400V，后面画一个三角 就三角型接法，画Y就星型接法； 大部分电机默认三角形接法，也有一些是380V下以Y型运行的。 区别 电动机三角接法的功率较大，一般是7.5KW以上采用（也有人说是4KW）星型接法的功率小， 三角接法的电动机劲很大.但是对电网冲击很大，一旦启动，周围的灯泡都要暗2下，所以三角接法的电动机很少直接启动，一般采用降压启动、自偶减压启动、变频启动（我只见过变频启动，不过还没搞明白） 电动机的接法是可以调整的，当电机的铭牌上出现Y/△标志的时候就可以调整了，一般来说，星型接法的电机的电压是三角接法的1.73倍 如Y/△660/380.. 注意区分，Y/△和Y—△ Y—△ 的意思的电动机的启动方式是星三角启动。 电动机接线方式 三相电机有二种接线运行方式。 第一种为星形（Y）接法，电机内部三相定子绕组的首或尾端连接，另一端三相分别通入U.V.W三相交流电运行，适用于三千瓦及以下的三相异步感应式电动机。 第二种为三角形（△）接法，即将三相定子绕组的首尾对应连接，第一相绕组的首端与第三相绕组的尾端连接可视为U相，第二绕组首端与第一绕组的尾端相连接可为V相，第三绕组首端与第二绕组的尾端相连接可为W相，分别通入U.V.W三相交流电源运行，适用于4kw及以上的三相异步感应式电动机。但对电动机的接线方法应按实际铭牌接线为准。 三相异步电动机的三相绕组共有六个接线头引出来，接在接线盒的六个接线上，并标着符号D1、D2、D3、D4、D5、D6，其中D1和D4、D2和D5、D3和D6各为一相，称为A、B、C三相绕组，如图1所示。 三相异步电动机的接线方法有两种，一种是三角形接线，用符号“△”表示；另一种是星形接线，用符号“Y”表示。所谓三角形接线是把接线盒的六个接线柱中，上下两柱用金属片连接起来后，再分别接电源，如图2 (a)所示。所谓星形接线是把上面三个接线柱用金属片连接起来，下面三个接线柱再分别接电源，如图2 (b)所示。  图1 接线盒中六个线头排列示意图  图2 电动机绕组三角形或星形接线 电动机三相绕组究竟按何种方式连接，要看铭牌标明的电压和接线方式，如果铭牌上标着电压220/3 80V，接法△／Y，表明该台电动机有两种接线方式，适应两种不同的电压。如果电源电压是220V，就应接成三角形。如误接成星形，就会使接到每相绕组上的电压由220V下降到220/√3=127V，电动机就会因电压太低起动不起来，如仍承受额定负载，就容易造成过载烧毁。如果电源电压是380V，就应接成星形，如误接成三角形，每相绕组就会承受380V的电压而造成定子电流增大烧毁绕组。所以正确的接线方式，应能使电动机在正常工作时，所承受的电源电压必须等于或接近于电动机的额定电压。 (责任编辑：admin) |
