三相异步电动机星形、三角形接线图 2个星三角控制电路实物接线图

时间:2018-08-28 07:21来源:未知 作者:admin 点击:
一般电动机三相绕组都会引出六个接头到机壳上的接线柱。 当接线柱标记D1、D2、D3、D4、D5、D6清晰可见时,若电动机为星形接法,则将D4、D5、D6接成星点,而将D1、D2、D3接三相电源,如

一般电动机三相绕组都会引出六个接头到机壳上的接线柱。

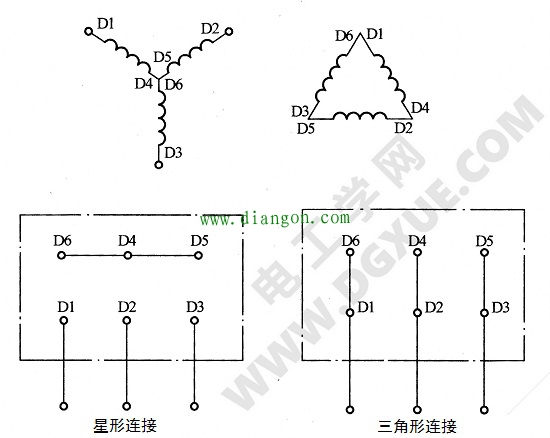

当接线柱标记D1、D2、D3、D4、D5、D6清晰可见时,若电动机为星形接法,则将D4、D5、D6接成星点,而将D1、D2、D3接三相电源,如下左图。若电动机为三角形接法,则将D1与D6连接,D2与D4连接,D3与D5连接,然后将D1、D2、D3接三相电源,如下右图。接电源时要注意,电源电压应与电动机铭牌标注电压相一致。

若接线柱标记不清时,首先检测出三相绕组首尾端,然后再按上述方法接线。

三相异步电动机星形、三角形接线图

2个星三角控制电路实物接线图

星三角降压启动应用的很广泛,虽然现在很多都是软启动了,但是这个经典电路我们还是要了解的,今天主要是看一下二次线的实物接线,一个手动星三角一个自动星三角,需要哪个自己挑。

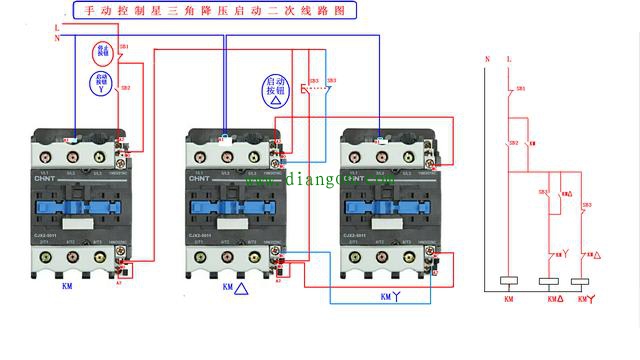

手动星三角
电机星型接法启动角形接法时运行,我们需要的只是一个转换。很多朋友可能知道原理,但是不会看电路图,这个实物接线清晰度还是比较高的,线圈A1A2的触点和NO常开和NC常闭点都标注的很清楚,仿照这个图接就可以了。

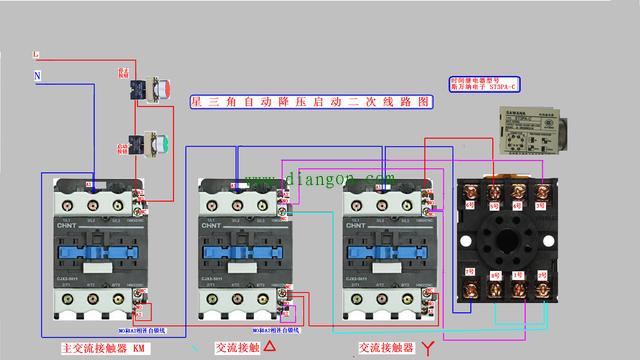

自动的星三角
这个用到了时间继电器,可以实现自动转换,我们一定要分清时间继电器的触点。2和7是对应的线圈,5和8是常闭触点,1和3是常开触点。自动和手动的接法其实类似,手动里的SB3按钮,常开点串的是角接触器的线圈,常闭点串的是星接触器的线圈。星角两个接触器是互锁的关系。自动里的时间继电器接法也一样,常开点串的是角接触器的线圈,常闭点串的是星接触器的线圈,理解了要点一通百通。
