电动机故障电流的测量判断超4种电动机正反转控制电路图原理

作为我们维修电工，对电动机故障电流的测量是重中之重，测量判断标准定为:任何一相电流值与三相电流平均值之差不大于10%。
正常运行的电动机，在电源电压平衡的条件下，其三相电流基本上是平衡的。在异步电动机运行中，如果用电流表或钳形电流表测出三相电流严重不平衡，则可能是以下原因引起的。
1.由于某种原因，导致三相电压不平衡，由此带来三相电流也不平衡。如果是电源缺相或一相接触不良造成电动机缺相运行，对于星形接法电动机则其他两相绕组中电流急剧上升，而三角形接法电动机则一相绕组中电流急剧上升。时间一长，则烧毁绕组，这种情况危害最大。据统计，此类故障占电动机烧毁事故的50％以上。
2.三相绕组中某条支路断路，造成三相阻抗不一致，因此三相电流不平衡。
3.电动机绕组发生匝间、或接地短路故障，若故障严重，断路器等过流装置会跳闸，不严重时，往往不会跳闸，此时三相电流不平衡。潜伏短路故障的绕組电流很大，引起绕组额外发热，时间稍长，故障会进一步扩大。一旦发现该类故障，应立即停机检修。
4.在电动机检修过程中(如重绕电动机定子绕组)，由于弄错相头相尾，造成一相接反会导致形成极不均匀的旋转磁场造成该相电流很大，同时出现起动困难，响声很大的异常现象，笔者本人在对大修后的一台电动机试车过程中就遇到过一次。
5.鼠笼式电动机如果运行中三相电流表指针作周期性摆动，尤其对频繁启停或正反转的电动机应考虑鼠笼转子断条的可能。
以上为本人工作中的一点总结，望广大同行共同讨论学习。

涨知识！超4种电动机正反转控制电路图原理详解

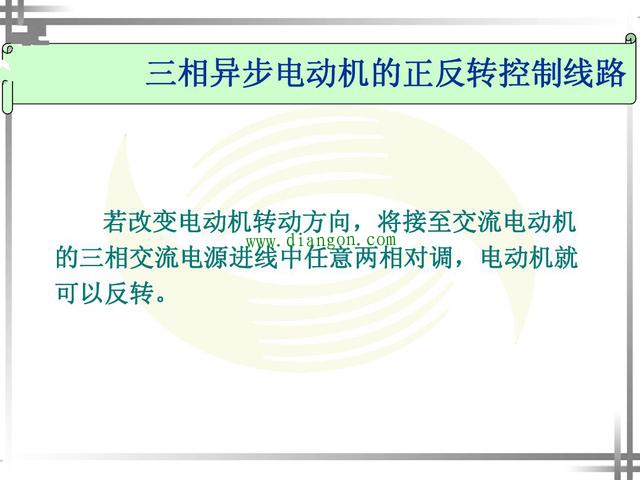

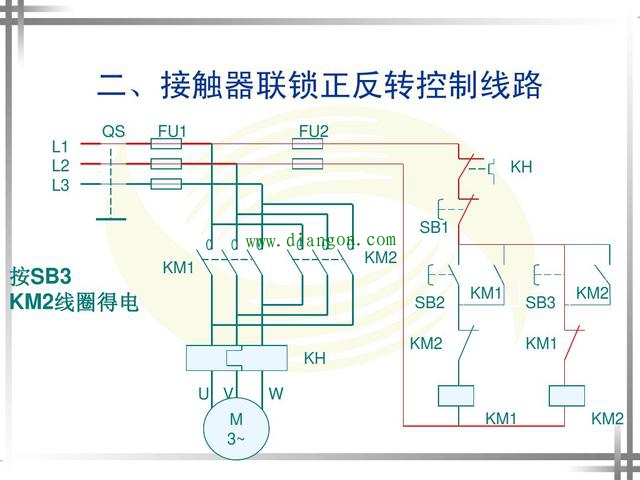

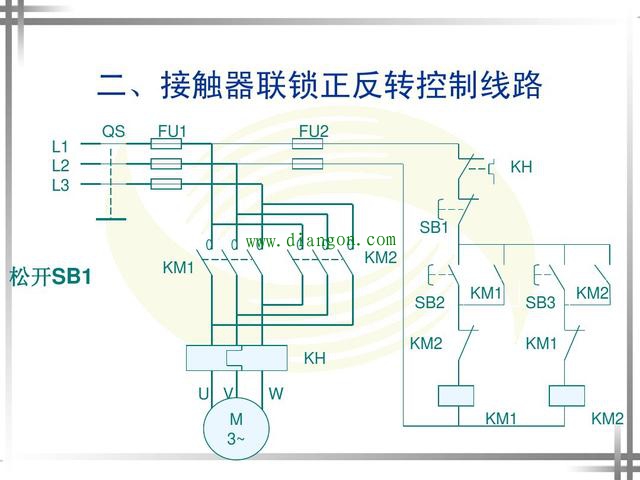

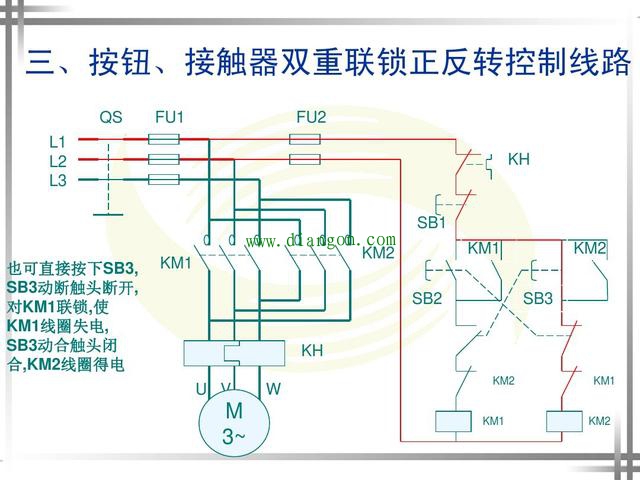

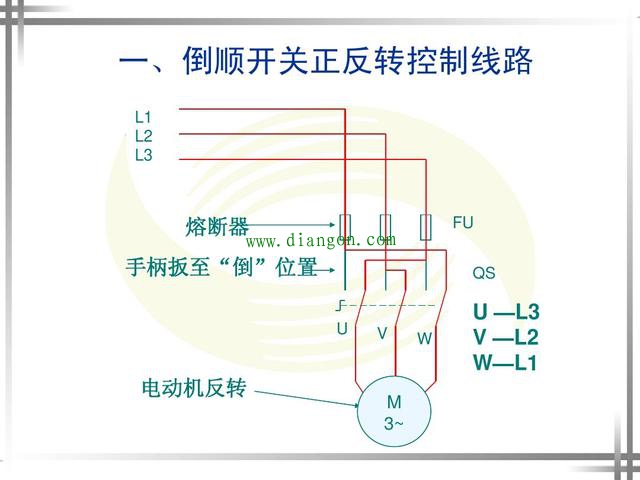

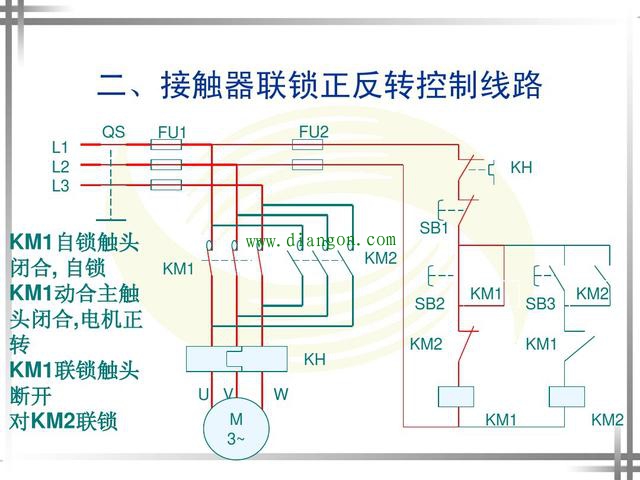

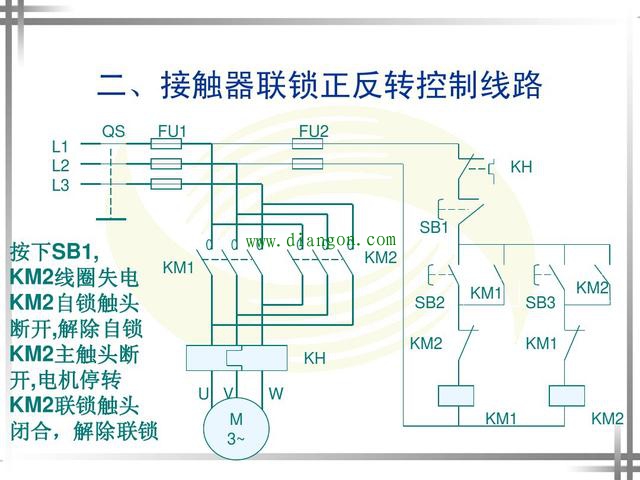

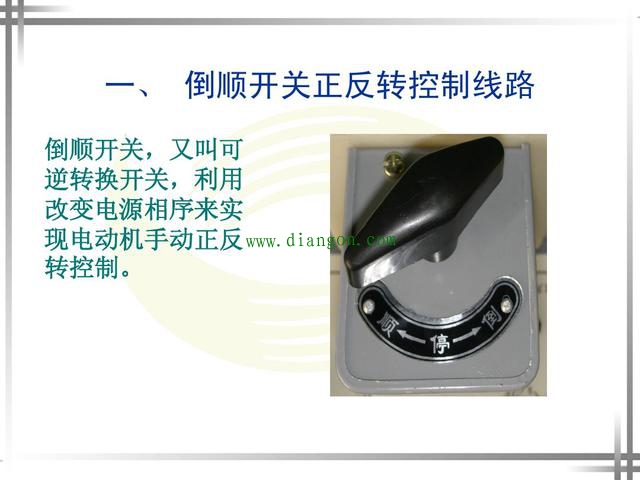

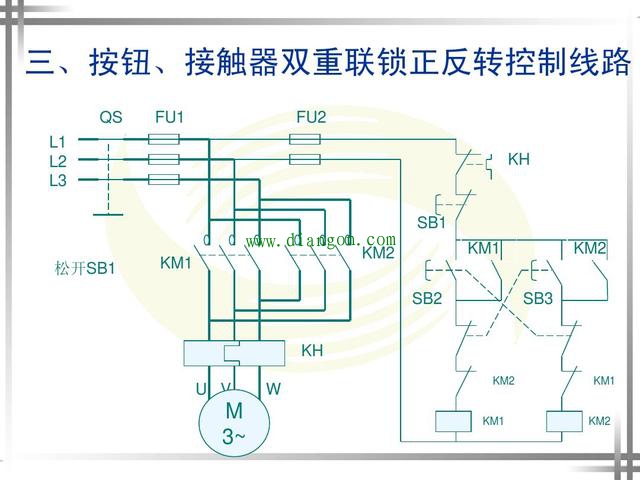

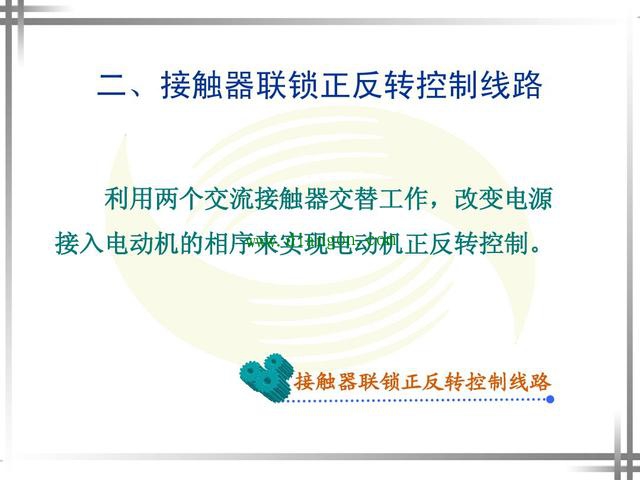

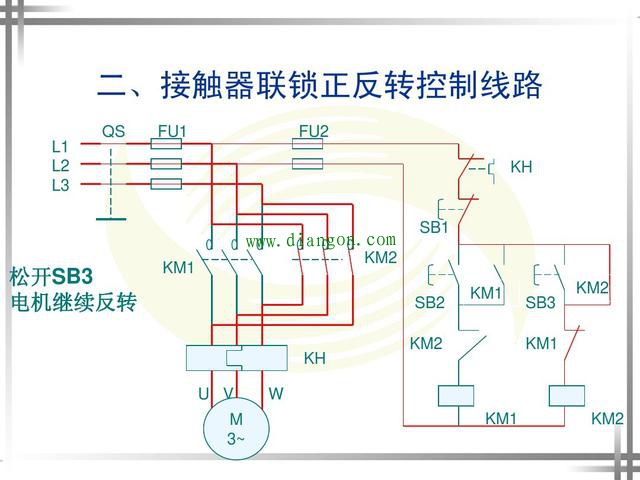

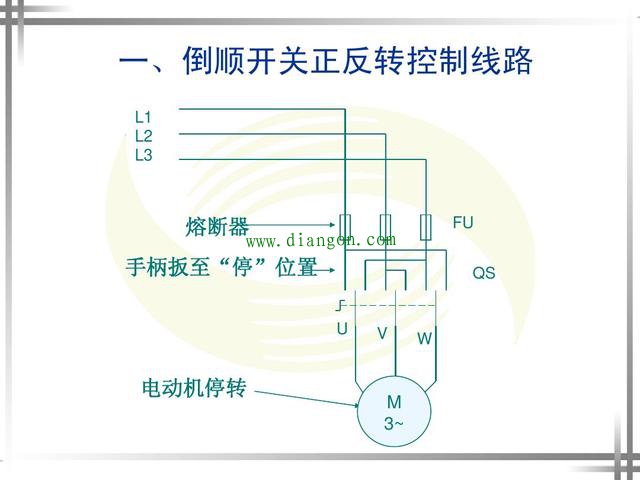

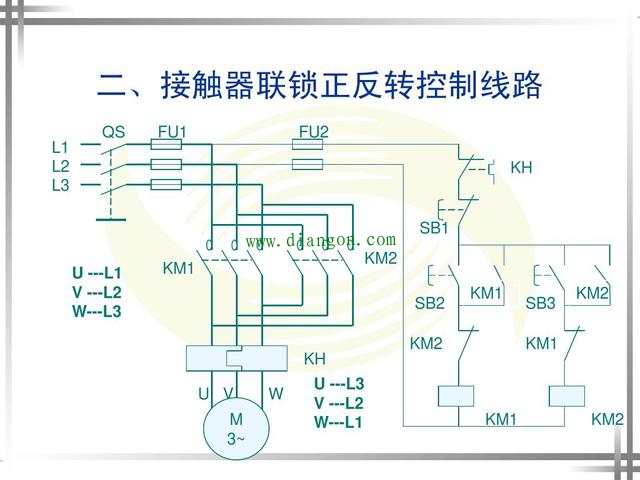

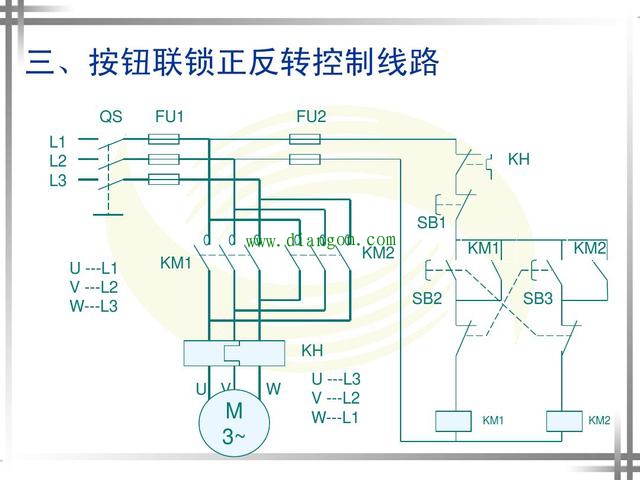

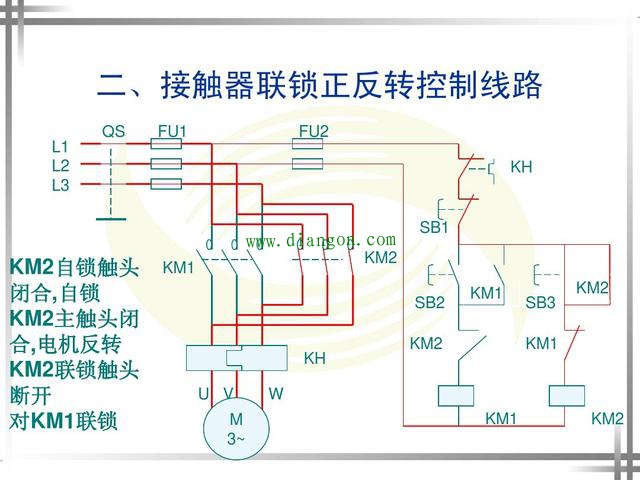

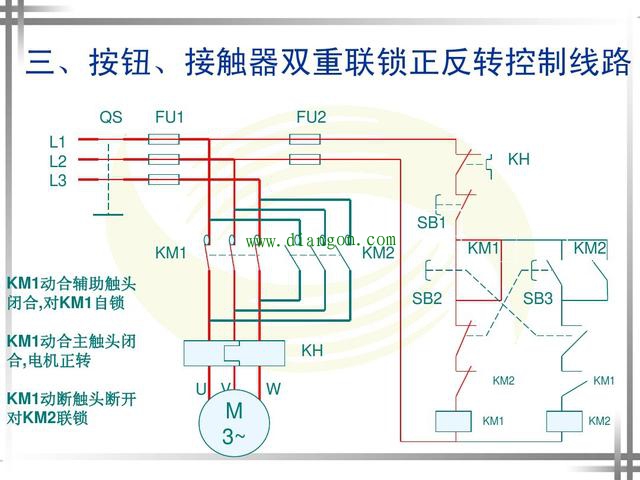

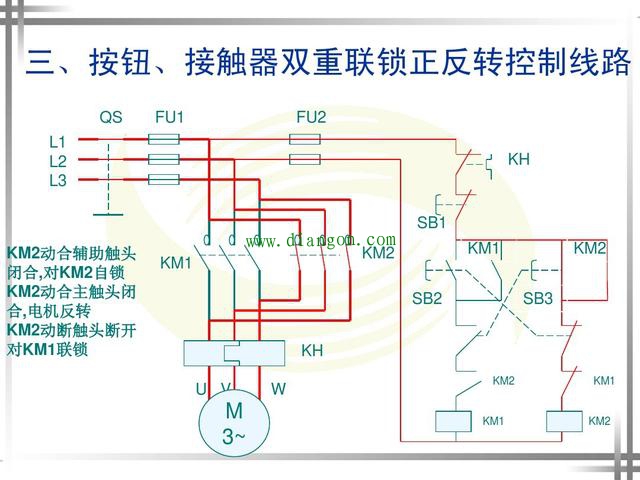

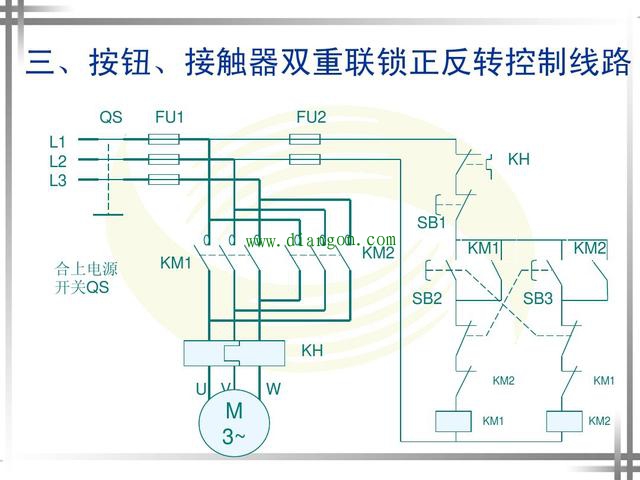

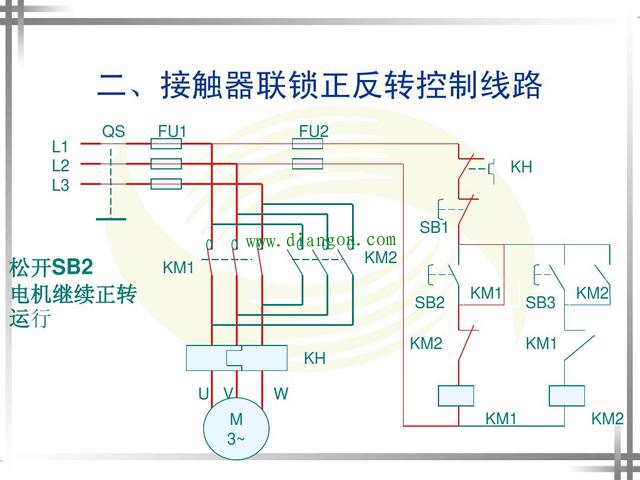

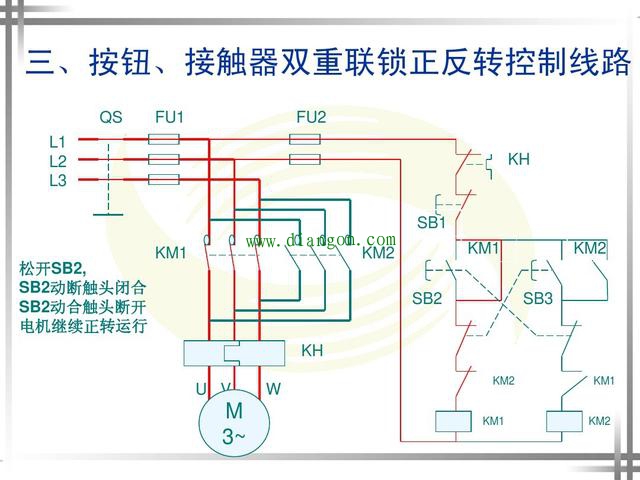

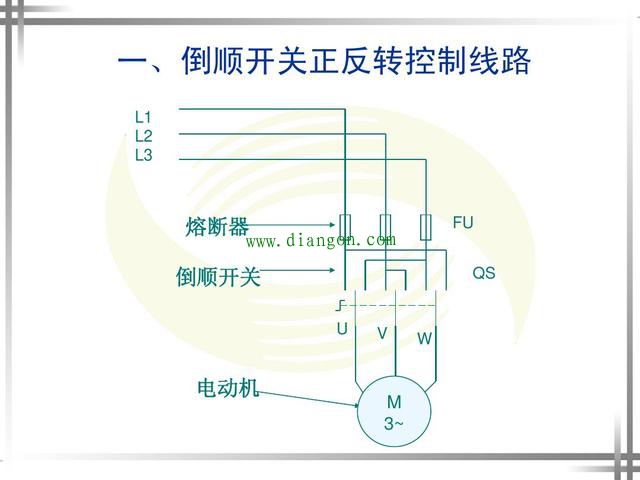

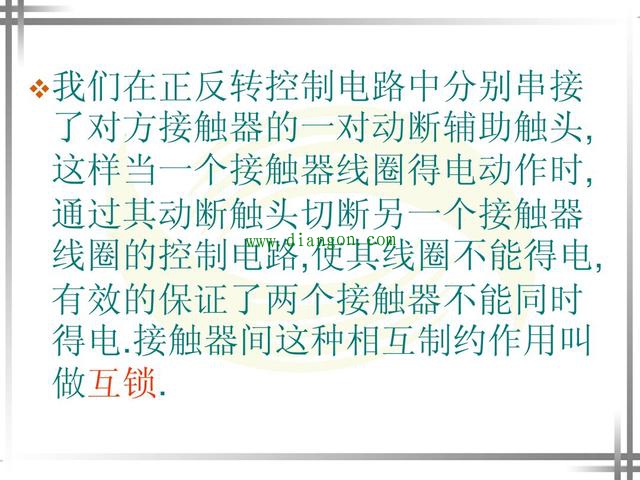

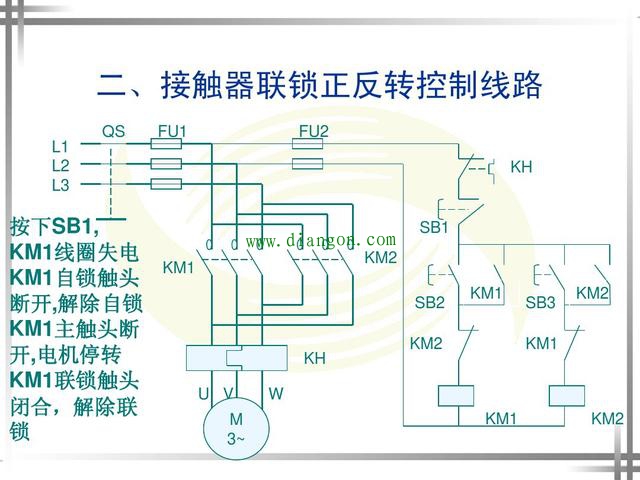

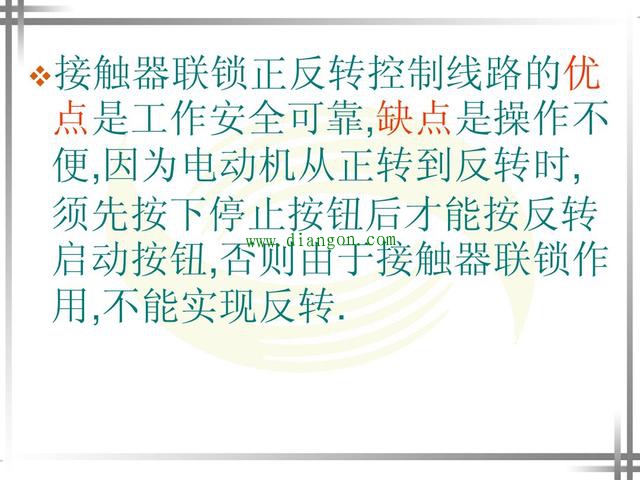

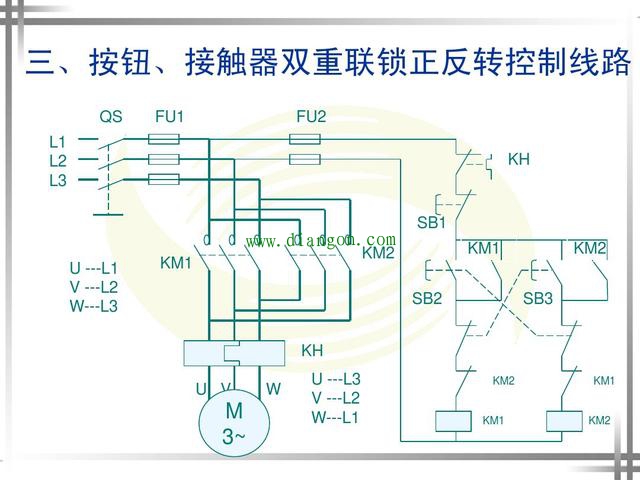

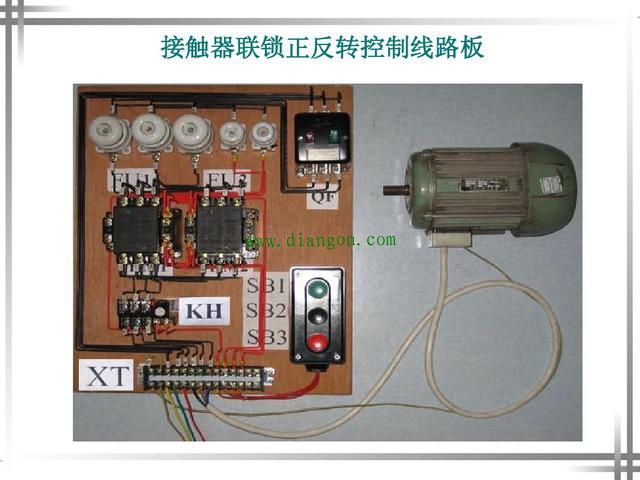

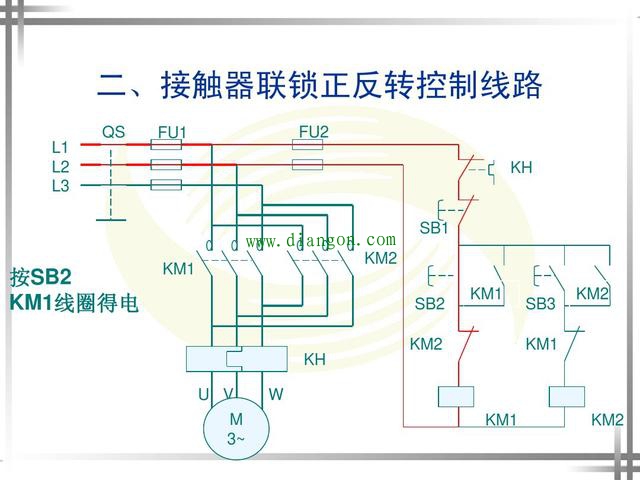

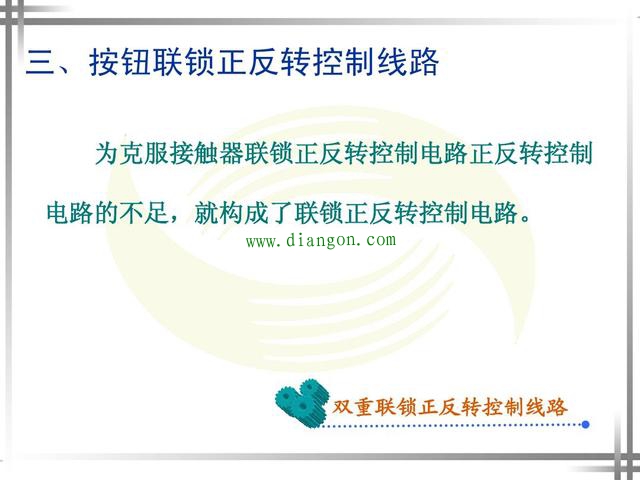

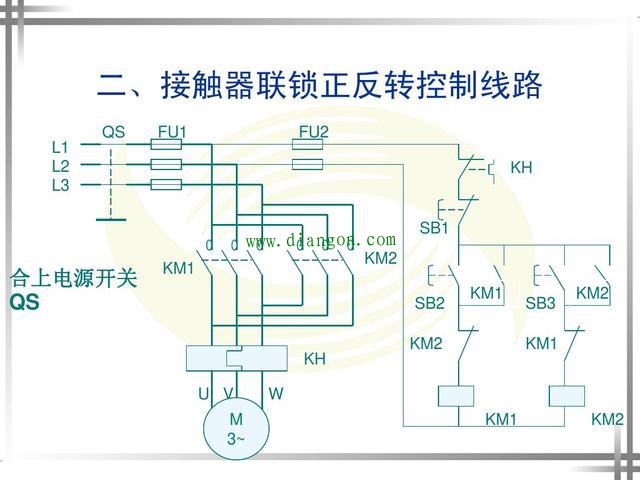

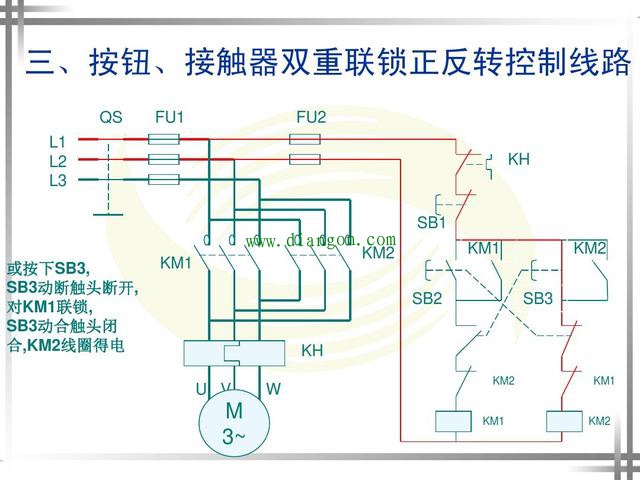

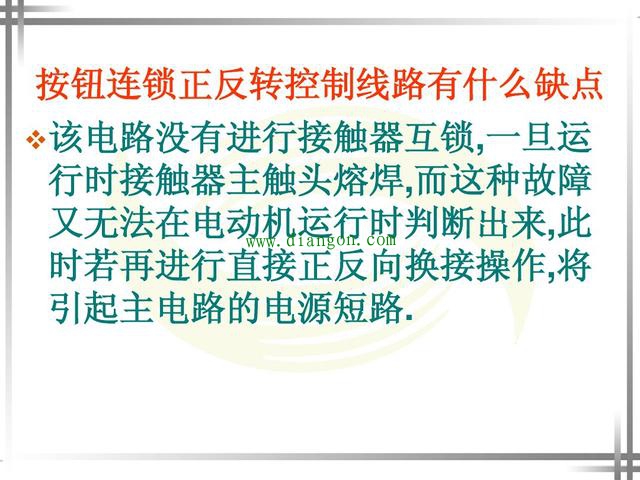

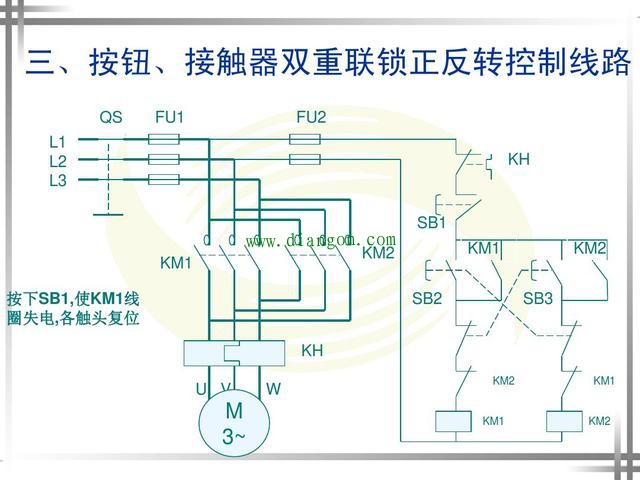

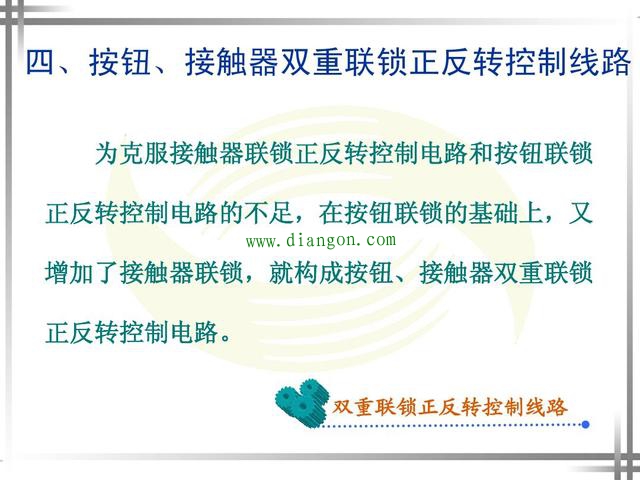

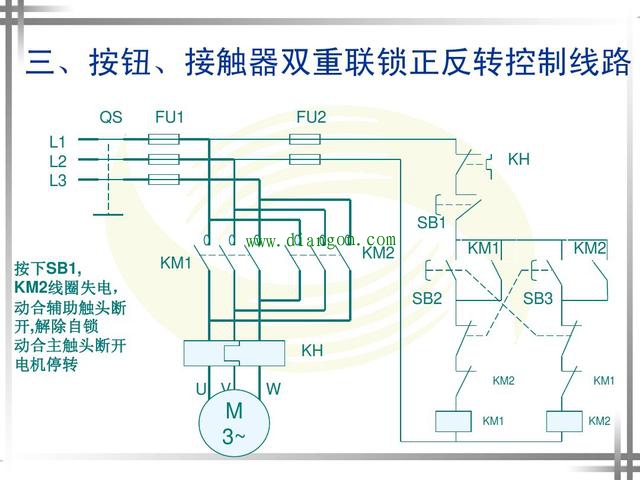

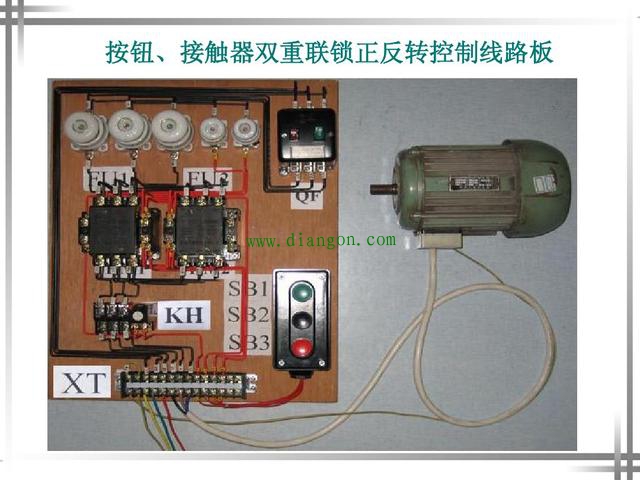

电工作业人员都知道正反转控制电路是电工控制电路中的最基础电路，最近有很多刚入门学习电工的师傅留言问：电机的正反转控制电路有几种？其实正反转控制电路有很多种形式，我们使用频率最高的一般有4种：倒顺开关控制正反转电路，接触器互锁正反转控制电路，按钮互锁正反转控制电路，接触器+按钮双重互锁正反转控制电路，这是应用频率非常高的基础电路，几乎大部分的正反转控制电路都属于这4种，今天我们就重点来看看这4种正反转控制电路，对每一种正反转控制电路进行原理解析，一步步的进行动作过程讲解，力争让每一个入门学习电工的师傅都可以有收获：
