步进电机噪音的测定 步进电机动态特性的测量方法

时间:2018-08-29 07:41来源:未知 作者:admin 点击:
步进电机噪音的测定-步进电机动态特性的测量方法

有关噪音测量的规格如下所示,步进电机的测试情况,按这些规格来实施:

  • JISC 1502-1977 普通噪音计;
  • JIS Z 8731-1966 噪音标准测量法;

测量时选用JISC 1502(普通噪音计)中所适用的噪音计,频率校正为A特性。测量场所其背景噪音以及周围的反射音应尽可能小,而且其变化影响小的场所。电机利用线悬挂或在弹性体上实施测量。


步进电机动态特性的测量方法



下面介绍速度-动态转矩(dynamic torque)特性的测量法。步进电机的动态转矩有最大失步转矩与起动转矩。这两种转矩随驱动频率的增加而下降,原因是由于线圈的电抗增加,电流减少造成的。在低速运行时,其运行在振动带区域,转矩会突然下降,此为转子的自然振动频率与驱动频率共振产生的现象;或者,在转子转动方向突然发生改变瞬间,同时接收到驱动指令脉冲,也会产生此现象。这些现象均需要正确测量电磁转矩。本节介绍3种测量转矩的方法及其测量原理。

滑轮平衡法

此测定电机转矩的方法与普罗尼制动(prony brake)原理相同。滑轮用线绕几圈,线一端挂弹簧秤,滑轮与线之间产生滑动摩擦测量转矩。下左图表示滑轮平衡法。

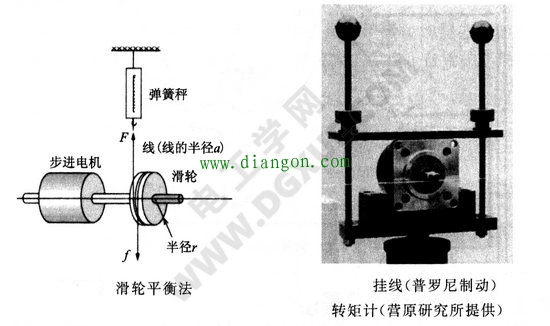

滑轮平衡法语挂线(普罗尼制动)方式转矩计

根据左图,转矩T变成下式:

T=(F-f)(r+a)=Fr+Fa-fr-fa

上式中,f为线的张力,F为弹簧力,a为线的半径,r为滑轮的半径。

测量时,如f/F=0.01,a/r=0.01,则上式变成如下:

T=Fr(1-10-4)≈Fr

即式中的f、a被忽略。

此种方式的动态转矩计,釆用营原研究所的挂线(普罗尼制动)方式,电脑画面会显示转矩曲线。其挂线的形式如上右图所示。

磁滞制动法

因磁滞制动由低速到高速有稳定的制动力关系,转矩计使用很多,其原理为磁场中的磁滞力将对运行中的被测电机施加制动力制动。此时,反作用转矩会作用到磁滞转子的定子上,此时用测力器(load cell)测出。

制动力用产生磁场的线圈电流能任意设定。但磁滞转子的惯量大是其缺点,输出转矩为100mN•m以下的小型步进电机普遍采用此方法。

扭力棒转矩测量法

利用棒的扭力角与转矩成比例的方法。扭力棒用2组刻度圆盘夹住,转矩加在棒上时,产生的扭力角度θ,用光学方法测量,再由下式计算转矩T:

θ=32LT/(πGD4)

式中,D为扭力棒直径,G为系数。下图表示扭力棒转矩测量法的使用原理。

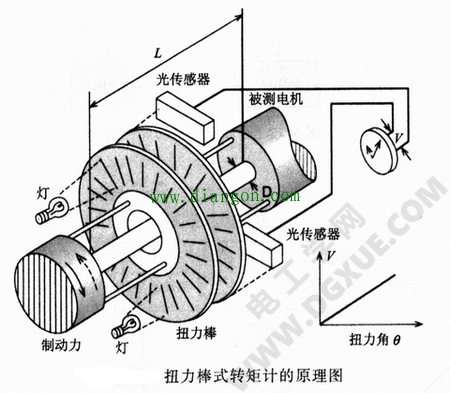

扭力棒式转矩计的原理图

此种试验方法的优点是低惯量、高精度测量。此测力器(应变计)方式要求高灵敏度放大器,以便避免应变计的再调整,以应对转矩信号范围大的缘故。缺点是容易产生扭力振动等问题。
