三相异步电动机电磁抱闸通电制动控制电路线路

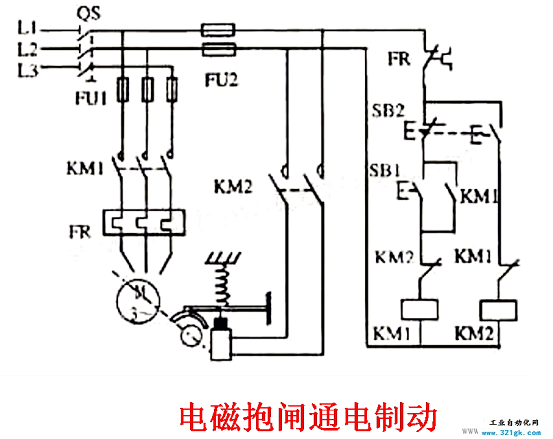

电磁抱闸断电制动其闸瓦紧紧抱住闸轮，若想手动调整工作是很困难的。因此，对电动机制动后仍想调整工件的相对位置的机床设备就不能采用断电制动，而应采用通电制动控制，其电路如下图所示。

当电动机得电运转时，电磁抱闸线圈无法得电，闸瓦与闸轮分开无制动作用；当电动机需停转按下停止按钮SB2时，复合按钮 SB2的常闭触头先断开切断KM1线圈，KM1主、辅触头恢复无电状态，结束正常运行并为KM2线圈得电作好准备，经过一定的行程SB2的常开触头接通 KM2线圈，其主触头闭合电磁抱闸的线圈得电，使闸瓦紧紧抱住闸轮制动；当电动机处于停转常态时，电磁抱闸线圈也无电，闸瓦与闸轮分开，这样操作人员可扳动主轴调整工件或对刀等。

机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯（电磁离合器的动铁芯被吸合，动、静摩擦片分开），克服弹簧的拉力而满足工作现场的要求。

电磁抱闸是靠闸瓦的摩擦片制动闸轮．电磁离合器是利用动、静摩擦片之间足够大的摩擦力使电动机断电后立即制动。
