三相异步电动机的启动方式(直接或降压起动)图解

※ 直接起动

直接起动就是用开关或接触器把电机的定子绕组直接接到额定电压的电网上，直接起动是三相异步电动机应用最多的一种，也是起动方式中最简单、直接的一种，一般7.5kw以下电机允许直接起动，对小电机来说直接启动占有绝对优势。其特点是：电机端子少（一般为三端子电极），可带载起动，设备简易。

※ 降压起动

降压启动时，起动转矩与电压平方成正比例关系下降，故只适用于空载或轻载起动，其方式有以下两种：

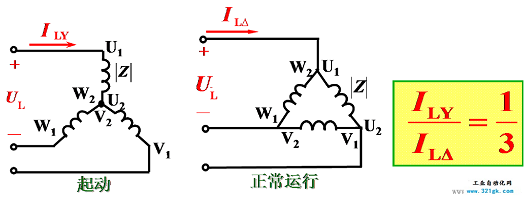

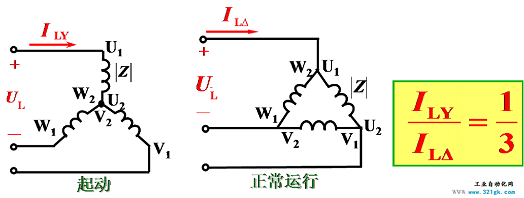

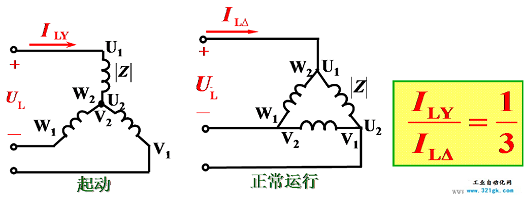

（1）Y—换接起动

定子绕组为连接的电动机，起动时接成Y，速度接近额定转速时转为运行，采用这种方式起动时，每相定子绕组降低到电源电压的58％，起动电流为直接起动时的33％，启动转矩为直接起动时的33％。起动电流小，起动转矩小。

Y—降压起动的优点是不需要添置启动设备，有起动开关或交流接触器等控制设备就可以实现，缺点是只能用于△连接的电动机，大型异步电机不能重载启动。

起动电流小，但二次冲击电流大，其动转矩较小，允许起动次数较高，设备价格较低，适用于钉子绕组为三角形接线的6个引出端子的中小型电机，如Y2和Y系列电动机。

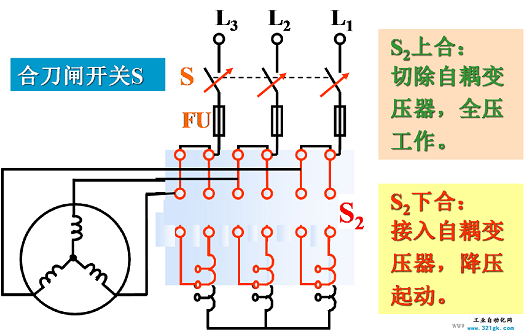

（2）自耦降压起动

自耦降压起动适合于容量较大的或正常运行时连成Y形不能采用Y—换接起动的笼型异步电动机。
