无论是哪种电容，在电机起动之初都具有起动作用。但当电机达到额定转速的75[%]左右时，起动电容才由离心开关自动断开，而运行电容则陪电机继续工作。电机起动的过程，其实就是“列相”的过程。因为单相电机与三相电机不一样，没有相位差，产生不了旋转磁场。电容的作用，就是使电机的起动绕组电流在时间和空间上，超前于运行绕组90个电工角度，形成相位差。其中，运行电容还起着平衡主副绕组之间电流的作用。起动电容因是瞬间短时的工作，耐压要求在250V 以上就行，而运行电容要长时间一直工作，要求耐压在400V以上。

　　你说的“电镐”是钻眼打孔那种吧?这要看是通用电机还是异步电机。在前者它电容是调速的，一般只有几UF,后者电容是运行的，大都在20UF以下。当然也有大的，这主要看电机功率的大小。关于“冒烟”的问题，应是电机的电流过大，绕组过热以致于短路烧毁，大都不是电容的问题。电容的短路击穿很少看到冒烟，到是有时能闻到一股特别的臭气。

　　对于你那种电机，几乎就没有买不到的配件，电容一般只要几元十几元一只。修理的技术也不是要求很高，普通的电机修理工一般就能解决。

　　启动电容是让单项电机的启动线圈在启动时通电,启动后切断,
　　运行电容是让电机在运行中起到电容补偿,所以启动电容不能少,而运行电容可以不用。

三相异步电动机旋转磁场的形成

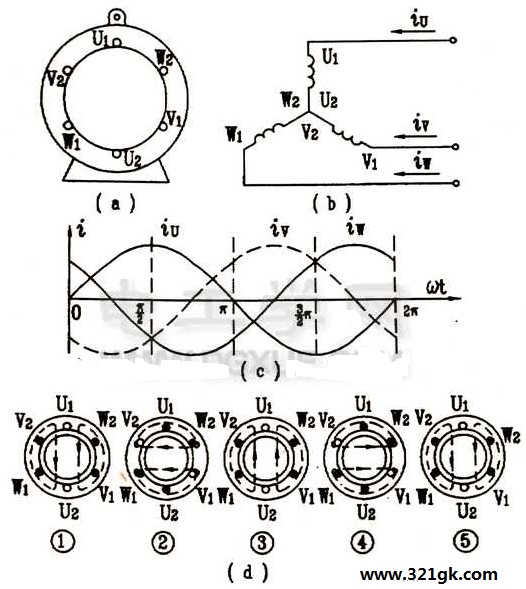

三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W，各相绕组在空间上互差120°电角度，如下图所示，向这三相绕组通入对称的三相交流电，如图（b）（c）所示。下面我们以两极电动机为例说明电流在不同时刻时，磁场在空间的位置。
下图（b）所示，假设电流的瞬时值为正时是从各绕组的首端流入，（用〇中间加个×表示），末端流出（用“⊙”表示），当电流为负值时，于此相反。
在ωt=0的瞬间，iu=0，iv为负值，iw为正值，如图（c）所示，则V相电流从V2流进，V1流出，而W相电流从W1流进，W2流出。利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向，如图（d）①所示。可见这时的合成磁场是一对磁极，磁场方向与纵轴线方向为一致，上方式北极，下方是南极。
在ωt=π/2时，经过了四分之一周期，iu由零变为最大值，电流由首端U1流入，末端U2流出；iv仍为负值，U相电流方向与（1）时一样；iw也变为负值，W相电流由W1流出，W2流入，其合成磁场方向如图（d）②所示，可见磁场方向已经较ωt=0时按顺时针方向转过90°。
应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场，分别如图（d）③ ④ ⑤ 所示，由图中可明显地看出磁场的方向逐步按顺时针方向旋转，共计转过360°，即旋转了一周

（a）简化的三相绕组分布图
（b）按星形连接的三相绕组接通三相电源
（c）三相对称电流波形图
（d）两极绕组的旋转磁场
由此可以得出如下结论：在三相交流电动机定子上布置有结构完全相在空间位置各相差120度电角度的三相绕组，分别接入三相对称交流电，则在定子与转子间所产生的合成磁场是沿定子内圆旋转的，我们称此为旋转磁场。 (责任编辑：admin)
