直流机铭牌上的数据是额定值，做为选择和使用直流机的依据。
1、型号
型号包括机电的系列、机座号、铁心长度、设计次数、极数等。
2、额定功率(容量)
对于直流电念头是指在持久使用时，轴上允许输出的机械功率。一般用KW暗示单元。
3、额定电压
对于直流电念头是指在额定条件下运行时从电刷两头施加给电念头的输进电压。单元用V暗示。
4、额定电流
对于电念头是指在额定电压下输出额定功率时，持久运转允许输进的工作电流。单元用A暗示。
5、额定转速
当机电在额定工况下(额定功率、额定电压、额定电流)运转时，转子的转速为额定转速。单元用r/min(转/分)暗示。直流机电铭牌往往有低、高两种转速，低转速是基本转速，高转速是指最高转速。
6、励磁方式
是指励磁绕组的供电方式。凡是有自励、他励和复励三种，。
7、励磁电压
是指励磁绕组供电的电压值。一般有110V、220V等。单元是V。
8、励磁电流
在额定励磁电压下，励磁绕组中所畅通流畅的电流年夜小。单元是A。
9.定额(工作制)
也就是电念头的工作方式，是指电念头在正常使用的延续时间。一般分为接连制(S1)、断续制(S2-S10)。
10、尽缘品级
是指直流机制造时所用尽缘材料的耐热品级。一般有B级 F级 H级 C级。
11、额定温升
指机电在额定工况下运行时，机电所允许的工作温度减往绕组情况温度的数值。单元用K暗示。
12、技术条件((尺度编号)
国家尺度
如中小型直流机的型号
Z4-112/2-1 Z：直流电念头 4：第四次系列设计 112：机座中心高，单元为mm
2：极数 1：电枢铁心长度代号。

简述三相异步电动机工作原理图解

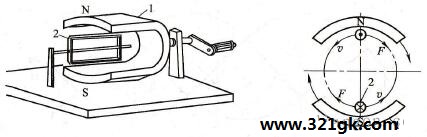

先看图。当马蹄形永久磁铁1旋转起来以后（图中标出的方向为顺时针方向），其N极和S极之间的磁力线也随之旋转。处于N、S极之间的金属环2的两个边就处于切割上述磁力线的状态中，只是切割的方向与磁铁旋转的方向刚好相反，即为反时针方向。根据电磁感应定律，此时金属环中就会产生感应电流，它的流动方向用右手定则来判定，应为图3-13右图中所标出的方向（“

”表示进入导线，“

”表示从导线中出来）。

    图    三相异步电动机工作原理模拟试验
    1-蹄形磁铁；2-金属环
    这样，金属环就成为一个处在磁场中的通电导体了。通电导体在磁场中将受到电磁力的作用，其受力方向用左手定则判定。图中金属环处在磁场中的两个边的受力方向刚好和磁铁旋转的方向相同，即顺时针方向。金属环受力后，产生一个力矩，并以其轴心为旋转中心沿顺时针方向旋转起来，但它的旋转速度始终不会达到磁铁旋转的速度。可以想象，如果达到了磁铁的旋转速度，它和磁铁之间就没有了相对运动，也就不再切割磁力线了，不切割磁力线就不会产生感应电流，当然也就没有了电磁力的作用，即没有了旋转的动力，势必使其减速和磁铁拉开距离。这种金属环和磁铁旋转转速不相同的现象，被形象地称为“不同步”或“异步”。
