如何判断电机是否烧坏-电机正反转加时间继电器控制电路原理

时间:2017-02-20 21:34来源:未知 作者:admin 点击:
如何判断电机是否烧坏-电机正反转加时间继电器控制电路原理图解
判断电机是否烧坏方法:
1、电机对地短路,测试方法用摇表一端接地,一端接电机端子,摇测下来绝缘为零。
2、用万用表电阻档,测量三相电机的相间电阻,如果电阻无穷大,说明电机绕组烧坏。
因缺相运行而烧毁的电机绕组,其损坏特征很明显,卸开电机端盖,看到电机绕组端部的1/3(角接)或2/3(星接)的极相组烧黑或变为深棕色,而其余的一相或两相绕组完好无损或稍微烤焦,则说明是缺相运行造成的。用万用表只能准确的判断绕组的好坏,绝缘还得靠摇表来测量。
用万用表依次测Ruv,Rvw,Rwu绕组的直流阻值,正常三个参数相等且有一定读数,一般都很小。如果出现其中一相或多相无穷大或者便差大可判断绕组烧毁开路。
用万用表测绕组对地电阻,按每KV为1兆欧(380V最小绝缘电阻要0.4兆欧)为合格。不过用万用表不太准确(一般测出比实际值偏大),条件允许还得用摇表。
第一 测量绕组是否通断 如果不知电动机电阻率 直接打在电阻档×10或者×100 通则不烧毁 不通则烧毁第二 测量是否接地 因为电动机烧毁 有时也伴随接地 打在×1K或×10k 两表笔 一端接触线头 一端接触机壳指针不动则完好 动了而且幅度很大 则不好第三 如果电动机是三相 可以测量三相绕组的电阻是否平衡。

电机正反转加时间继电器控制电路原理图解

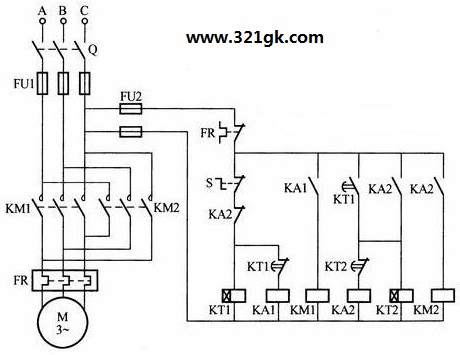

如下图所示是一种由一台电动机在规定时间范围内作连续可逆的正反方向运转的自动控制电路。图中用时间继电器KT1、KT2作时间控制元件,中间继电器KA1、KA2起中间控制作用。合上电源开关Q和旋转开关S,这时时间继电器KT1得电,中间继电器KA1得电吸合。接触器KM1得电并吸合,电动机作正向限时运转。
待延时时间到,时间继电器KT1常闭延时断开触点断开,使中间继电器KA1断电,其触点KA1断开,接触器KM1线圈断电,主触点KM1断开,电动机瞬时停止正转。


电动机正反转,限时自动往返(时间继电器)控制电路接线图
在时间继电器KT1常闭延时断开触点断开的同时,其常开延时闭合触点KT1闭合,反转中间继电器KA2暂时得电吸合,其常开触点闭合自锁,并使时间继电器KT2得电,反转接触器KM2得电并吸合,电动机作反向限时运转。
待延时时间到,时间继电器KT2的常闭延时断开触点断开,使中间继电器KA2断电,接触器KM2断电,电动机瞬时停止反转。由于中间继电器KA2的断电,其常闭触点复位,时间继电器KT1得电,中间继电器KA1吸合,KM1得电吸合,电动机又处于正向限时运转状态。
这样周而复始重复前面工作过程,使电动机在规定时间内作连续可逆运转。若需使电动机停止,可扳开旋转开关S,待KT2延时时间到,电动机停转。
本电路适用于在规定时间内作连续可逆运转的生产机械。
