绕线转子电动机在原理上相当于普通的异步电动机，结构上有所区别，也就是转子上有分布式绕组。如果把转子上的绕组在集电环处短接，这个电动机（用法上）就是一个普通的笼式异步电动机了。
绕线式异步电动机的使用，一般是在一些需要较大启动转矩的场合，比如吊车（起重机）。它的原理就是改变转子绕组的电阻，以改变异步电动机的转差率，从而改变电动机的转矩的。它的定子直接接在三相交流电源上，而转子绕组一般串联上一定阻值的可变电阻上。当电动机启动时，可变电阻的阻值为最大值，在启动完成后，通过调节该阻值，最终使得该阻值为零。
可变电阻值的选择，与电动机的转子绕组、电动机设计的启动转矩大小等均有关系。
绕线型异步电动机具有起动性能好.起动转矩高，起动电流小等优点。由于起动时，转子回路中串入附加电限或频敏变阻器，不仅能改善起动性能，而且还可以实现调速.起动电流仅为额定电流的I .5^-2.5倍，相比之下，鼠笼型电动机起动电流为额定电流的4^-7倍，而且起动转矩小。绕线型异步电动机被广泛地应用于晶闸管串级调速系统。如：风机、、提升机等都是使用绕线型电机来实现调速的。

三相异步电动机正反转电路图

三相异步电动机，如果想要达到正反转的目的，只需要将A,B,C三相电的顺序改变，换句话说，就是将A,B,C转换为C,B,A就可以了。因此，在这里我们使用到了两个接触器，接触器KM1的接线顺序为A,B,C，接触器KM2的顺序为C,B,A。

为了解决启动按钮不能持续供电的问题，我们利用了这一知识点——自锁。自锁，就是为了解决启动按钮不能持续供电的问题，所有的启动按钮在使用时，都需要配合自锁。
自锁，是利用接触器线圈通电后，常开触点自动闭合这一特点。前面主回路中，我们用到了接触器的3个常开触点，此时，我们使用了接触器的第四个常开触点。
将接触器线圈安装于干路，接触器的第四个常开触点与启动按钮并联，这样一来，当按下启动按钮时，接触器线圈得电，常开触点闭合。如此一来，即使松开启动按钮，线圈也不会失电，常开触点也不会断开，就形成了持续电流。

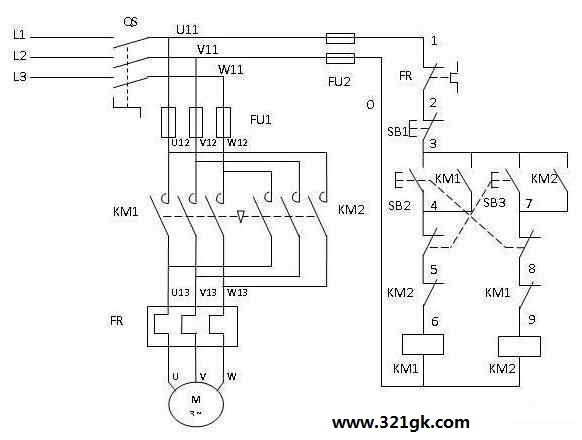

如下图中，启动按钮SB2、接触器线圈KM和接触器常开触点KM就形成了一组自锁（SB1是停止按钮，FU2和FR都是保护装置，防止过载和短路的，不用太在意。）
接触器常开触点KM1和KM2同时闭合，会发生什么呢？请翻到最上面看主回路的电路图。看过之后不能发现，如果KM1和KM2的常开触点同时闭合，就会发生短路。为了避免这种情况的发生，我们就利用了这一知识点——互锁。
顾名思义，我闭合了你就不能闭合，你闭合了我就不能闭合。究竟是谁能闭合呢？谁先闭合，剩下的那一个就不能再闭合。这就叫互锁。
不仅仅是电动机正反转，凡是出现需要两个接触器不能同时闭合的情况，都需要用到互锁。
这时候我们又想起了接触器的另一个特点——线圈通电后，在常开触点闭合的同时，常闭触点就会断开。故而，只要将接触器KM1的常闭触点和KM2的线圈串联到一起，就可以达到接触器KM1通电后，KM2的线圈无法通电了。同理，我们将接触器KM2的常闭触点也串联过来，就形成了互锁。 (责任编辑：admin)
