三相异步电动机串级调速特点电动机定子绕组首末端判断方法

串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。
根据转差功率吸收利用方式，串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式，多采用晶闸管串级调速，其特点为：
　　1.可将调速过程中的转差损耗回馈到电网或生产机械上，效率较高;
　　2.装置容量与调速范围成正比，投资省，适用于调速范围在额定转速70%-90%的生产机械上;
　　3.调速装置故障时可以切换至全速运行，避免停产;
　　4.晶闸管串级调速功率因数偏低，谐波影响较大;
　　本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。

三相异步电动机定子绕组首末端判断方法

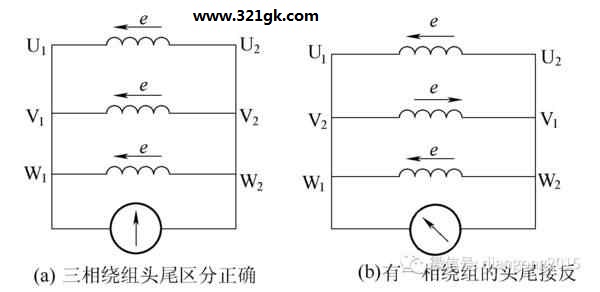

　1.万用表测定法

　　图1 用万用表区分绕组首未端的方法

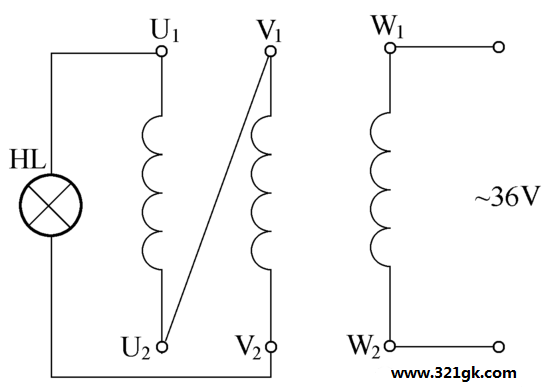

　　2.绕组串接测定法
用绕组串接法区分首末端的方法

　　图2 用绕组串接法区分首末端的方法
　　3.极相组接错的检查方法
　　将定子绕组三个首端（头）连接，三个末端（尾）也相互连接，再将低压直流电源（一般用蓄电池）通入定子三相绕组，用指南针沿着定子铁心内圆移动。如果指南针经过各极相组时方向交替变化，表示接线正确；如经过相邻的极相组时，指针方向不变，表示极相组接错。如果指针的方向变化不明显，则应提高电源电压后，重新检查。 (责任编辑：admin)
