有刷电机与无刷电机的通电原理上的区别：有刷电机是由碳刷与换向器进行机械换向，无刷电机是靠霍耳元件感应信号由控制器完成电子换向。

有刷电机和无刷电机的通电原理不一样，其内部结构也不一样。对轮毂式电机而言，电机力矩的输出方式（是否经过齿轮减速机构减速）不一样，其机械结构也不一样。

1、常见高速有刷电机的内部机械结构。这种轮毂式电机由内置高速有刷电机心、减速齿轮组、超越离合器、轮毂端盖等部件组成。高速有刷有齿轮毂式电机属于内转子电机。

2、常见低速有刷电机的内部机械结构。这种轮毂式电机由碳刷、换相器、电机转子、电机定子、电机轴、电机端盖、轴承等部件组成。低速有刷无齿轮毂式电机属于外转子电机。

3、常见高速无刷电机的内部机械结构。这种轮毂式电机由内置高速无刷电机心、行星摩擦滚子、超载离合器、输出法兰、端盖、轮毂外壳等部件组成。高速无刷有齿轮毂电机属于内转子电机。

4、常见低速无刷电机的内部机械结构。这种轮毂式电机由电机转子、电机定子、电机轴、电机端盖、轴承等部件组成。低速无刷无齿轮毂式电机属于外转子电机。

主要特性

无刷直流电动机之所以被广泛应用于电动车，是因为它与传统的有刷直流电动机相比具有以下二方面的优势。

（1）寿命长、免维护、可靠性高。在有刷直流电动机中，由于电机转速较高，电刷和换向器磨损较快，一般工作1000小时左右就需更换电刷。另外其减速齿轮箱的技术难度较大，特别是传动齿轮的润滑问题，是目前有刷方案中比较大的难题。所以有刷电机就存在噪声大、效率低、易产生故障等问题。因此无刷直流电动机的优势很明显。

（2）效率高、节能。一般而言，因无刷直流电动机没有机械换向的磨擦损耗及齿轮箱的消耗，以及调速电路损耗，效率通常可高于85％，但考虑到实际设计中的最高性价比，为减少材料消耗，一般设计为76％。而有刷直流电动机的效率由于齿轮箱和超越离合器的消耗，通常在70％左右。

DC24V3A直流风机,三相直流无刷电机驱动

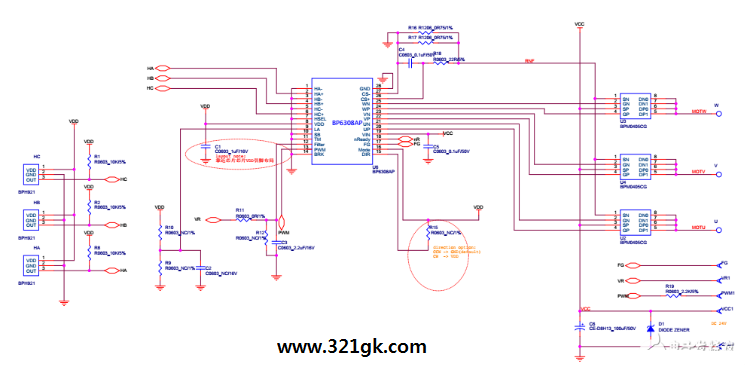

三相无刷直流电机的驱动电路，包括三相驱动模块，一相驱动模块包括分压单元、稳压管、第一开关单元、稳压电源、波形整形电路、第二开关单元和第三开关单元；分压单元的第一端与第一开关单元的第一端连接；稳压管的阴极连接至分压单元的第二端，阳极连接至分压单元的第三端；稳压电源的输入端连接至分压单元的第二端；波形整形电路的第一输入端连接至稳压电源的输出端正极，第二输入端连接至分压单元的第三端，接地端通过电阻接地；第二开关单元的第一端连接至稳压电源的输出端正极；第三开关单元的第一端连接第二开关单元的第二端后作为驱动电路的输出端。本实用新型提供的驱动电路的工作电压范围可达28V-90V，电路简单，易于实现。

　　流无刷电动机原理：无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。 电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。普通直流电机的磁场做定子，给转子通电，所以必须用电刷给转子通电。直流无刷电机正好反过来，定子做成线圈，转子做成永磁体，靠定子磁场吸引转子永磁体旋转，所以不需要给转子通电，也就不需要碳刷了。换相的时候，检测转子位置，通过电子换向根据转子永磁体地位置改变定子磁场的方向吸引永磁体旋转。取消了碳刷，效率高，寿命长，功率-体积比高，噪音小。但是永磁体采用稀土合金制造，成本较高，还需要额外的电子换向器控制，所以成本比直流电机更高。 由于无刷直流电动机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。中小容量的无刷直流电动机的永磁体，现在多采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料。因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。稀土永磁无刷直流电动机以其宽调速、小体积、高效率和稳态转速误差小等特点在调速领域显现出优势
