接线错误电机烧毁电机接线错误的判断方法单相电机结构

　　电机星形接线错误，容易使电流增大，并直接导致烧坏电机。

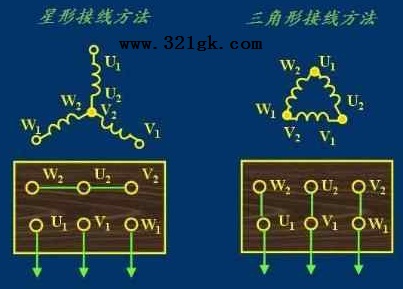

　　电机的星形接法是将各相绕组的尾端都接在一点上，而它们的首端作为引出线，分别接三根火线。星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

　　星形接法是三相交流电源与三相用电器的一种接线方法。把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

电机接线错误的判断方法

　　大家在初次使用电机的时候经常会出现电机接线错位的情况，这样会导致电机不转动，或者反转，因此在出现这种情况的时候，电工学习网小编为大家总结了判断和处理的方法。
　　（1）从辅机起动显示信号可以判断出是哪台电动机不能起动。如果电动机无任何反映，则检查该电动机接触器和时间继电器是否动作。可人为闭合接触器检查。如果是辅机过流保护提前动作，可拨出过流保护插件，若电机能正常起动，则为辅机过流保护故障，须更换辅机保护插件。
　　（2）电机发出明显的“嗡嗡”吼声，电机不转。继电后，现象立即消失。电机发热严重，如果不及时切断电源，电机很快会被烧坏。此时应检查电机外部联线是否缺相，尤其是接触器三个触头是否全部闭合良好。如果外部联线良好，表明该电机内部缺相。用万用表测量该电机三相电阻，可查出是哪相开路。须修理电机。
　　（3）电机起动“吃力”，机身剧烈抖动，《电力机车技术》1994年第l期并伴随有时高时低的“嗡嗡”声，转子发热严重。表明该电动机笼形转子绕组断条严重，须更换转子。抽出转子，可看到转子断条处有烧黑的痕迹。如果能起动完毕，但转速比正常转速稍低，表明转子有断条现象，需密切注意两端轴承温度;如果温度过高，需及时更换转子。
　　（4）通电后，电机出现冒烟、焦臭味等现象，引起接地保护或过流保护动作，表明电机内部有匝间、相间或接地短路。由于电动机起动电流是额定电流的7倍左右，能使短路点迅速恶化、扩大，此时应立即切断电源，否则故障扩大，修理电机更加困难。该电机须进行修理。
　　（5）通电后，电机无法转动，发出明显的“嗡嗡”声，振动大，应立即停机。用手扳动电机转动部分，如正、反两方向均不动，表明轴承烧坏固死。该电机须进行修理。
　　如果电机起动“吃力”，轴承发出不连续的“梗、梗”声，表明轴承内圈或外圈破裂，应及时更换轴承。
　　（6）电机起动“吃力”，在一定转速下“爬行”，转速不能继续升高，并伴随有电磁噪音、振动等，大小随电压高低和不对称度大小变化。电压的下降，使电机转矩与电压的平方成比例下降;电压不对称度增大，使得电机高频转矩加大，电机转矩曲线在某一转速时出现下凹。待电压恢复后再起动。
　　（7）起动时，表现出电压过低的特征见上条，检查电机接线板上接线片的接法，若将三角形接法接成星形接法，则使电动机端电压下降丫万倍，电机处于“欠电压”起动。由制造厂家生产的新电机或修理的电机，必作出厂试验，不会发生电机内部联线错误。因为空载运行时，三相电流明显不等，都比正常值大得多，振动强烈，电磁噪音大，发热严重等。
　　如果有上述现象发生，则用万用表测量三相电阻值，正常电阻值偏差不大于4%,如果偏差较大，该电机需解体，检查内部联线。

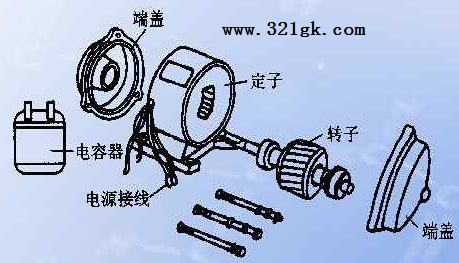

单相电机结构

与三相感应电动机相似，包括定子和转子两大部分。转子结构都是笼型的，定子铁心由硅钢片叠压而成。定子铁心上嵌有定子绕组。单相感应电动机正常工作时，一般只需要单相绕组即可，但单相绕组通以单相交流电时产生的磁场是脉动磁场，单相运行的电动机没有起动转矩。为使电动机能自行起动和改善运行性能，除工作绕组（又称主绕组）外，在定子上还安装一个辅助的起动绕组（又称副绕组）。两个绕组在空间相距900或一定的电角度。
