电机发烫是什么原因两处控制电机启停电路原理图

一、原因：
1、电机的输入电压超过电机的额定电压，针对三相电机的三相电压不平衡；
2、电机的负载超过电机的额定负载，机械有异常；
3、电机的线圈受潮，绝缘层破损有局部短路的情形；
4、电机的轴承磨损，有扫膛情形；
5、电机的轴承内油脂干枯增加阻力。
二、影响：
1、以上均会缩短电机的使用寿命，影响其它机械运转；
2、也会致漏电情形，针对有漏电保护器的会无故跳闸影响其它设备正常运转。
三、检查处理：按以上原因例举的进行排除电机和电源问题后，一定要对相关连机械进行检查修复后方能再用。

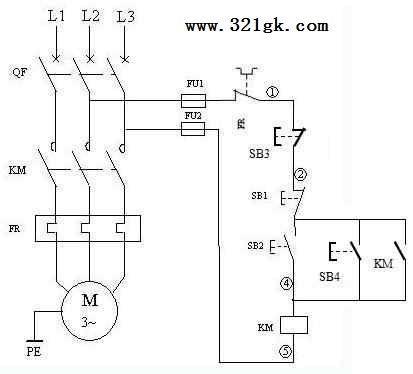

两处控制电机启停电路原理图

1.工作原理电路图
电路图为电动机2地控制电路。图中设SB1、SB2为甲地启停控制按钮；SB3、SB4为乙地启停控制按钮，2组按钮共同控制电动机M。
多地控制电路特征是：停止按钮串联，启动按钮并联。

2.电路工作原理
启动：按下甲乙两地（任意）启动按钮SB2或SB4→KM线圈得电吸合→其常开辅助触头闭合自锁→其主触头闭合接通电动机主回路→电动机M运转。
停止：按下甲乙两地（任意）停止按钮SB1或SB3→KM线圈失电释放→其常开辅助自锁触头断开自锁回路→其主触头释放断开电动机主回路→电动机M停止运转。

电机极数多和少区别

八极电机就是转子有8个磁极，2p=8,即此电机有4对磁极。一般汽轮发电机多为隐极式电机，极对数很少，一般为1、2对，而n=60f/p,所以他的转速很高，最高可达3000转（工频），而水轮发电机的极数相当多，转子结构为凸极式，工艺比较复杂，由于他的极数很多，所以它的转速很低，可能只有每秒几转！
相同功率的异步电机，极对数越多，需要的定子槽数就越多，定子铁心直径就越大，电机体积就越大。越大重量就越重
相同功率的异步电机，极对数越多，电机体积就越大，实际的铁损和铜损也越大，效率就越低。
举例说明：
相同功率的1400转的四极电机和2800转的二极电机的优缺点比较如下：
1400转的四极电机的优点是转速低，扭力大，变速简单，适用范围广，适用于带动多种生产机器，缺点是体积大，重量重，线圈用铜多。
2800转的二极电机的缺点是转速高，扭力小，适用范围窄，只适用于轻负荷，高转速的工作方式，比如用于排气鼓风机，优点是体积小，重量轻，线圈用铜少。 (责任编辑：admin)
