万用表怎样判断单相电机公共端如何判断单相电机烧坏

用万用表分别量三个头之间的电阻,电阻阻值最大的是主绕组与付绕组串联的结果,由此可以判断另外一个头就是公共端了；确定了公共端之后就容易判断主绕组和付绕组了,与公共端电阻阻值小的是主绕组,与公共端电阻阻值大的是付绕组.
用万用表的×1欧的电阻档，依次测量三个引线间的阻值，阻值最大时，没接表笔的那个引线就是公共端。

如何判断单相电机烧坏

一般单相电机有两组线圈，引出线有三根，其中一根是两个线圈的公共端。可以用万用表的电阻档分别测三根线中的两根之间的电阻值，可以得到三个电阻值。如果电阻值满足其中两个较小的加起来等于第三个，说明这个电机的两个绕组基本正常，再用摇表测绕组对机壳的绝缘电阻应大于0.5兆欧（没有摇表可用带9V电池的指针式万用表如：MF47型的10K欧档测量线圈引出线与机壳的电阻，指针应不动或稍偏即返回无穷大处为好。注意测量时不要把人体接触到两个表棒的金属部分，以免引起误差）。如果引出线是四根的话，就是把两个线圈的四个线头都引出来了。应该是两两相通，其中阻值较小的是主绕组，较大的是副绕组。主副绕组之间是不通的。再测绝缘电阻应在0.5光欧以上。同时还要测主副绕组间的绝缘电阻也应该在0.5光欧以上。
一、通过测量单项电动机线圈的绝缘电阻值判断

用500V摇表测试主副绕组对外壳电阻应大于0.5MΩ，如近似为零，可怀疑为绝缘层发生烧毁、磕碰。
把电动机接线盒短接片拆除，断开主副绕组的电气连接，用摇表测试主副绕组电阻值近似为零时，可怀疑为绝缘烧毁。

二、用数字万用表低电阻档测试线圈电阻值判断

不分主副绕组的单相电动机，其主副绕组（即启动绕组和运行绕组）的圈数和线径参数一样。用万用表测两个线圈电阻值应该相等，若差别明显，可怀疑其中电阻值小的那一组线圈有匝间短路，而匝间短路多为线圈过热烧焦所致。
分主副绕组的单相电动机，其两个绕组的电阻值不一样，需要有电机参数或者同类型的电动机参数作对比，以便获得准确的参数对比。
档电动机线圈烧毁严重时，线圈电阻可能接近于零，这时较容易判断。

三、上述判断方法在使用时，要把启动电容和运行电容断开，否则将造成误判。

单相电机怎么实现正反转

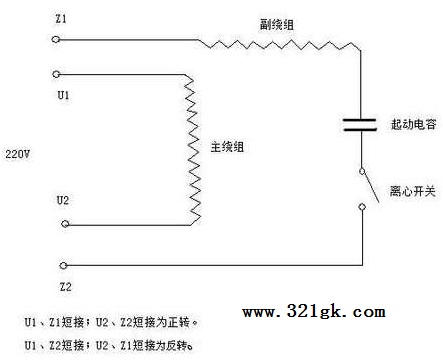

单相电机有两个绕组，一个主绕组一个转向绕组（副绕组），主绕组直接接在电源两端，转向绕组串接一个电容以后接在电源两端。
单相电机有两种，一种是正反转电机，一种是单向电机。正反转电机主副两个绕组相同，外接三条线，一条公共线接在电源的一端，另两条线一条直接接在电源的另一端作为主绕组，另一条串一个电容作为转向绕组。这两条线交换位置，得到方向不同的旋转。
单向电机只能一个方向旋转，如果把主副绕组互换，它的输出功率很小易烧毁电机。
