电机正反转单联锁控制和双重联锁控制电路原理图解

时间:2018-01-24 10:04来源:未知 作者:admin 点击:

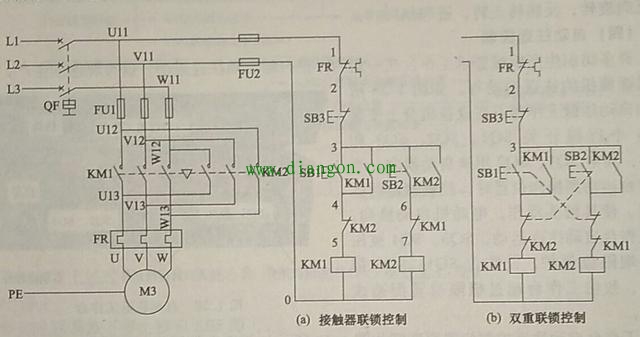

KM1和KM2是正反转控制接触器,如图可知,KM1引入电源的线序为 L1 . L2. L3,为电机正转相序。KM2引入电源的相行为L3. L2. L1,L1与L3位置对调了,使电动机反转。 因为KM1与KM2引入电源的相序
KM1和KM2是正反转控制接触器,如图可知,KM1引入电源的线序为 L1 . L2. L3,为电机正转相序。KM2引入电源的相行为L3. L2. L1,L1与L3位置对调了,使电动机反转。
因为KM1与KM2引入电源的相序不同,如果KM1与KM2同时吸合通电,就会发生电源短路事故,所以在二次控制回路中必须采用接触器联锁控制。其方法是将接触器的常闭触头与对方的接触器线圈相串联,从而避免两个接触器同时吸合。当正转接触器KM1工作时,其常闭触头就断开了反转接触器KM2控制电路的回路,使反转接触器KM2的线圈无法通电工作。同理,反转接触器KM2也连锁控制了正转接触器KM1的控制电路的回路。清楚了原理,再看二次回路。


如图

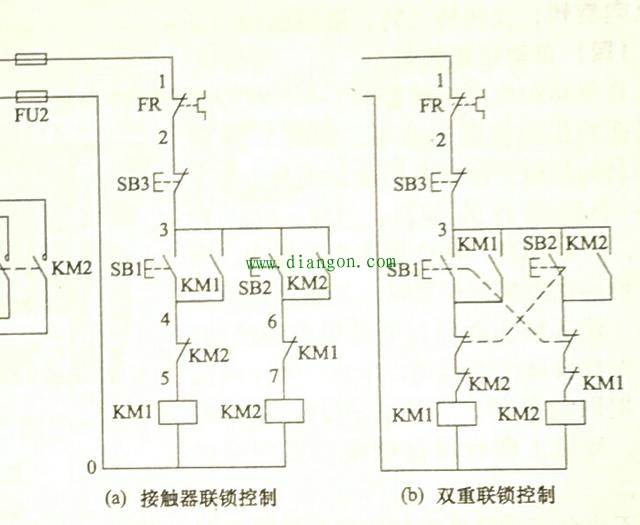

​​​先看单联锁接触器控制电路回路,按下正转启动按钮SB1,电流通过反转接触器KM2的常闭触点,使正转接触器KM1的线圈通电吸合,电机正转。松开启动按钮SB1,因为,并联在SB1上的KM1常开辅助触点闭合自锁,使KM1持续通电。电机连续正转。此时,如果按下反转启动按钮SB2,因为正转接触器KM1的常闭触点是断开的,所以,反转接触器KM2的线圈无法得电吸合,这样就起到互锁的作用。只有按下停止按钮SB3,释放了正转接触器KM1,电机停止后,按下反转启动按钮SB2,才能使反转接触器KM2吸合,电机反转。


单联锁控制电路结构简单安全可靠,但要改变电机方向,必须要先按下停止按钮,不是很方便。只适用于电机换向要求不严的场合。
再说说双重联锁控制电路,其中正反转控制回路除了接触器互相联锁控制外,在启动按钮上也加了互相联锁控制。
​正转启动按钮SB1的常闭触点是串联在反转控制回路中,按下正转启动按钮时 ,会先断开按钮常闭触点,使反转控制回路断电。也就是说,无论电机是停止状态,还是反转状态,只要按下正转启动按钮SB1都能使电机正转启动。同理,反转启动按钮也是一样,只要按下反转启动按钮,电机立刻反转。就不需要先按停止按钮,这样操作就更加方便、快捷。
