基于GRM200远程控制终端开发的水库无人值守监控系统

时间:2018-03-16 09:55来源:未知 作者:admin 点击:
一、背景介绍 水库一般位于山区,多生活交通不便利,以前水库靠人员值班,查看记录水位情况。现在随着人力成本的提高,加上水库值班条件比较恶劣,招聘值班人员已经非常困难。

一、背景介绍

  水库一般位于山区,多生活交通不便利,以前水库靠人员值班,查看记录水位情况。现在随着人力成本的提高,加上水库值班条件比较恶劣,招聘值班人员已经非常困难。随着无线远程监控技术的成熟,水库无人值班监控系统已经得到大量运用。本文详细介绍了长沙聚控电子基于GRM200远程控制终端开发的水库无人值守监控系统。

二、系统实现的功能

1.能远程通过电脑网页、手机APP随时查看大坝的实时水位;

2.能通过电脑网页,手机APP远程控制水库的水泵启停;

3.定时短信发送大坝水位给值班人员,定时时间可以通过电脑、手机远程修改;

4.水位变化超过一定阈值,短信报送值班人员,并告知实时水位,变化阈值可以通过电脑、手机远程修改;

5.水库水位超高和超低都需要短信报警,高低界限可以通过电脑、手机远程修改;

6.能通过电脑网页、手机APP远程设置流量计误差补偿;

7.能通过电脑网页、手机APP远程设置水库海拔高度,实现水位海拔显示;

8.值班人员的手机号码能通过电脑网页随时修改,可以同时设置多个值班人员;

9.远程分级管理,值班人员只能查看、接收报警信息,管理人员才能修改系统参数。

三、系统构成

1.自带模拟量信号输入的GRM200智能GPRS远程控制终端一台;

2.4~20mA的液位计一套,量程依据水库的水位高度配置;

3.24V电源一个,SIM手机卡一张,小电箱一个;

4.远程监控端是任意可以上网的电脑,手机端可以用网页,也可以用聚控免费安卓系统APP,凭借账号和密码登录观看。

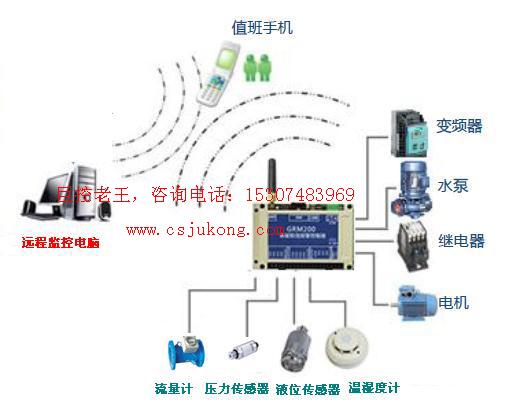

图1:远程监控系统示意图

四、系统工作原理

  GRM200智能GPRS远程控制终端具备可编程的存储器,用于其内部存储程序,能执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,能通过自带的I/O实现信息采集和输出控制,能实现PLC的功能。且自身具备程序远程下载、手机APP和手机电脑网页监控、组态远程监控和短信控制和报警功能,是一种互联网时代的新型PLC
